    Prelude ZII - remake 2022

    Na a1k.org bol uvolneny projekt Prelude ZII + Mpegit modul. Rozhodol som sa postavit si tuto zvukovu kartu do mojej A4000TX.
    Dal som zarezerovat vyrobu dosiek 10 + 10 kusov v modrom prevedeni. Ak ma niekto zaujem a chce si kartu postavit nech ma kontaktuje.
    Predbezna cena PCB dosiek Prelude ZII + Mpegit asi 30,- Eur,n aprogramovane GAL obvody + 10,- Eur
    Dostal som sa k dobrej cene oscilatorov (24.576Mhz a 16.9344Mhz) co su pouzite na karte, takze set bude obohateny aj tuto polozku co sa tazko zhana.

    PS: Vyrabat karty na zakazku rozhodne nebudem, ide o jednorazovu akciu ak si chce niekto postavat kartu sam, GAL obvody PLD som ochotny naprogramovat.

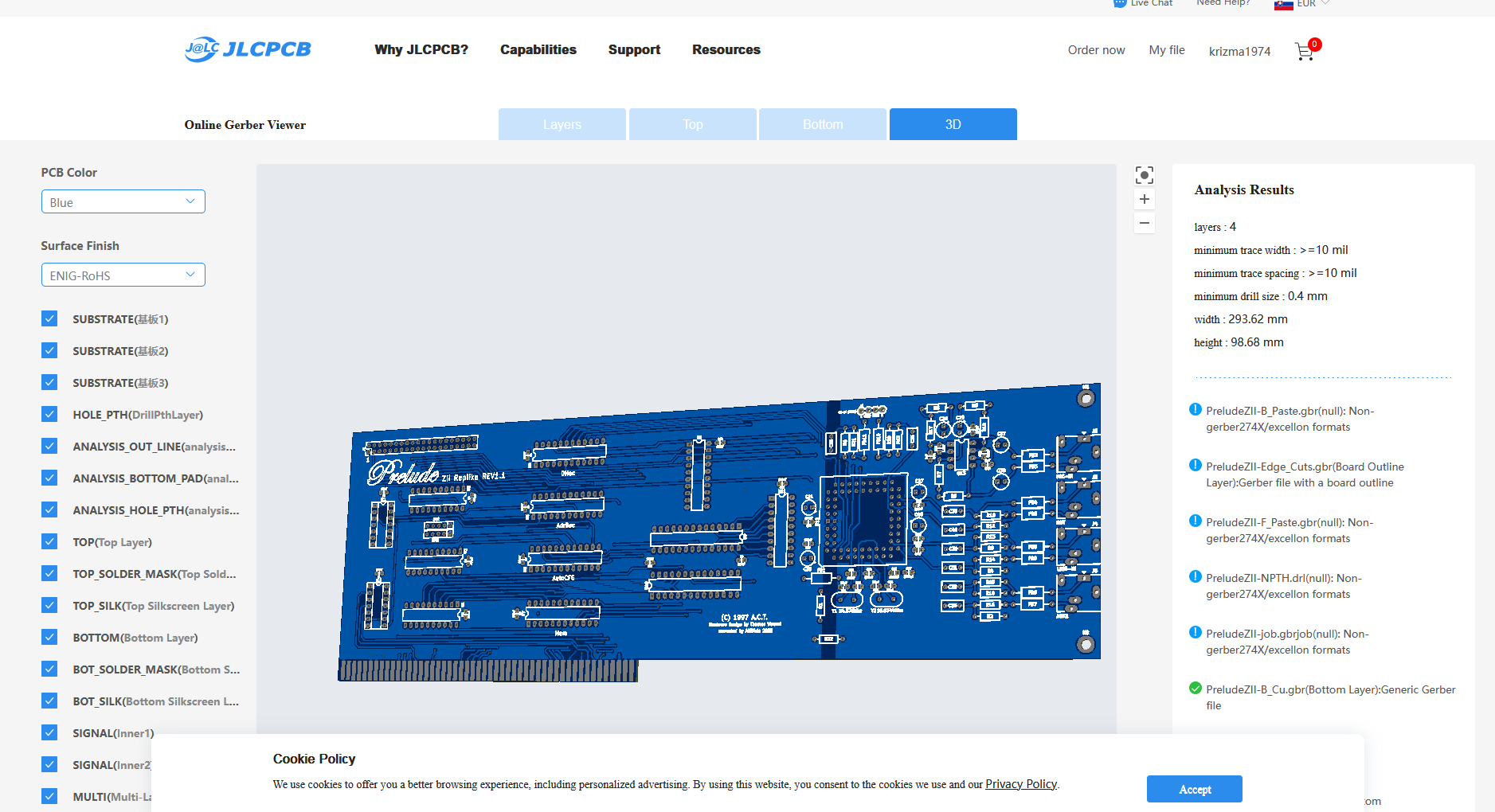

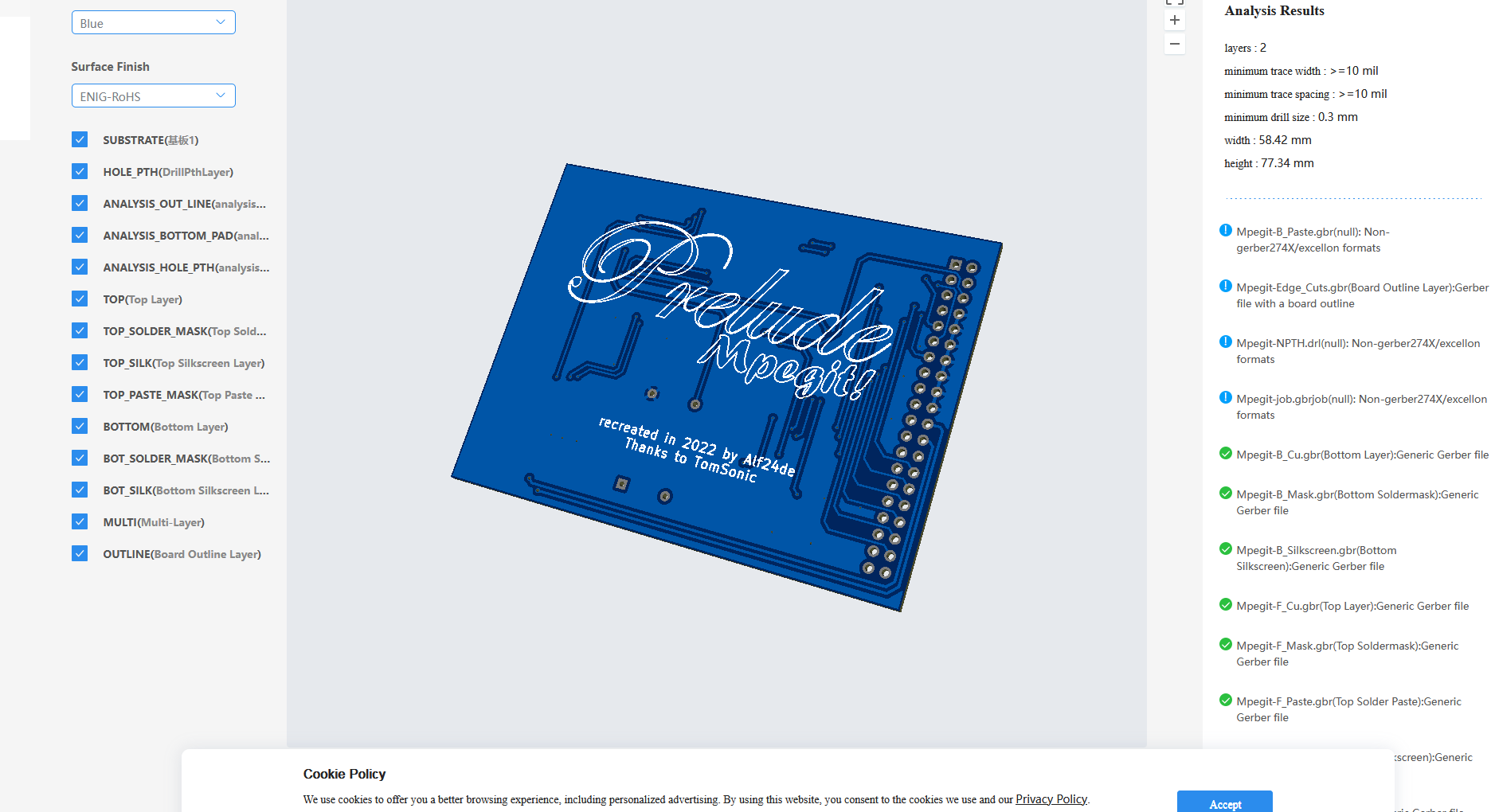

    Klikni pro plné zobrazení obrázku  Jméno: PreludeZII.png Počet zobrazení: 0 Velikost: 175,6 KB ID: 158058Klikni pro plné zobrazení obrázku  Jméno: Mpegit.png Počet zobrazení: 0 Velikost: 142,1 KB ID: 158059

    bigmac - 1x / zaplatene a odoslane
    jack3d - 1x / zaplatene a odoslane
    Amigoun - 1x / zaplatene a odoslane
    Falcon_11 - 1x / zaplatene a odoslane
    AmigaPeto - 1x / zaplatene a odoslane
    drake - 1x / zaplatene a odoslane
    uunek - 1x / zaplatene a odoslane
    idefix- 1x / zaplatene a odoslane

    Prelude ZII - online BOM
    MPEGit - online BOM

    Linky kde co kupit Prelude:
    - 100nF/50V keramika predajca TME - 20 ks / link
    - 1uF/50V polyester predajca TME - 8 ks / link
    - 1uF/35V tantal predajca TME - 5 ks / link
    - 10uF/10V tantal predajca TME - 3 ks / link
    - 1,2nF/500V keramika predajace GME (treba upravit rozostup z 5mm na 2,5mm) - 2ks / link
    - 1uF/100V keramika (sucast setu) - 2 ks
    - 1nF/500V keramika predajace GME (treba upravit rozostup z 5mm na 2,5mm) - 2ks / link
    - 47uF/25V keramika predajca TME - 1 ks / link
    - 5,1k 1% 0,6W metal film predajca TME - 12 ks / link
    - 47k 1% 0,6W metal film predajca TME - 4 ks / link
    - 1,5k 1% 0,6W metal film predajca TME - 2 ks / link
    - 11k 1% 0,6W metal film predajca TME - 2 ks / link
    - 2R 1% 0,6W metal film predajca GME - 1ks / link
    - GAL20V8/15ns CPLD (naprogramovane, sucast setu) - 4ks
    - 74F245 puzdro DIP-20 (eBay Polsky predajca SLAWMIR, minimalny odber 5 ks) - 3ks / link vyber zoznam
    - IDT7202 puzdro DIP-28 (eBay Nemecky predajca, cena za 2 ks) - 2ks / link
    - 74LS373 puzdro DIP-20 (eBay Polsky predajca SLAWMIR, minimalny odber 5 ks) - 1ks / link vyber zoznam
    - 74F521 puzdro DIP-20 (sucast setu) - 1ks
    - Low Noise Operational Amplifiers MC33078 (eBay vyhodna cena, rychle dodanie alebo dodavatel TME) - 1ks
    - CS4231A puzdro PLCC-68 (sucast setu) - 1ks
    - 24,576Mhz krystal puzdro HC49 (sucast setu) - 1ks
    - 16,9344Mhz krystal puzdro HC49 (sucast setu) - 1ks
    - Ferrite Bead (sucast setu) - 11 ks
    - 33pF/50V keramika (sucast setu) - 4 ks

    - 1k 2% 0,2W SIP5 predajca TME - 2 ks / link
    - 74F74 puzdro DIP-14 (sucast setu) - 1ks
    - 74F86 puzdro DIP-14 (eBay Polsky predajca SLAWMIR, minimalny odber 5 ks) - 1ks / link vyber zoznam
    - 40pin Header pre MPEGit (sucast setu) - 1ks
    - Jack 3,5mm predajca TME - 4ks / link

    Linky kde co kupit MPEGit:
    - MACH211SP/15ns CPLD (naprogramovany, sucast setu) - 1ks
    - 40pin Header pre MPEGit (sucast setu) - 1ks
    - Ostatne suciastky***

    *** zatial nemam zdroj
    DIP sockety som nedaval do zoznamu, kto chce dat obvody do soketov moze tak urobit, viac na TME
    Naposledy upravil Boboo; 11.01.2023, 16:36:33.
    Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
    Furiatune homepage

    #2
    Na kolik cca vyjdou součástky?
    Amiga 4000D - CyberStorm MKIII 060@50 Mhz, Sonnet G3@400, 64 + 128 MB Fast, OS 3.9, Mediator, Voodoo3, SB128
    Amiga 1200T - Z4 Tower, Apollo 1260@50, 64 MB RAM, FastATA, Mediator, R9200, LAN, USB, TV

    Komentovat


      #3
      Autorem citovaného textu je TheMrKocour Přejít na původní příspěvek
      Na kolik cca vyjdou součástky?
      Zbezne co som pozeral a odhadol u Prelude cca 90,- Eur a u Mpegit cca 35 az 40,- Eur
      Zalezi ci zakaznicke obvody nakupujes Aliexpress alebo eBay, hradla pasivne su nizkonakladova polozka Mouser alebo Farnell.
      Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
      Furiatune homepage

      Komentovat


        #4
        Píšu SZ...
        http://jack.untergrund.net [AMIGA 600 AMIGA 1200 AMIGA 1200T AMIGA 2000 AMIGA 4000 AMIGA 4000T CD32 Mac mini G4]

        Komentovat


          #5
          Taky bych měl zájem. Píšu SZ.
          A500, A500+, Amiga 600HD/ACA630, A600 V2-Apollo 68080, Amiga 1200/Blizz1230/50, CD32, A3000, A4000/060, Minimig, Powerbook G4 17" MorphOS, SAM460cr AmigaOS4 God is great!

          Komentovat


            #6
            Boboo, pridaj ma do listiny tiez, prosim.
            Dakujem
            Powerbook 17" G4 / 1.67GHz + Ati Mob 9700 128bit 128MB + MorphOS 3.16 + MAC OS X 10.4.11 + LubuntuPPC 16.04
            Mkr. Tower Inf. II, Amiga 1260/50MHz, PPC603e+/210MHz, 256MB Ram, BVision, SCSI 2.5" 80GB, AOS3.2,MOS,AOS4.1FE
            Amiga 4000D, CS MK1 060/50MHz, 128MB FastRam, Mediator 4000 Di3, Voodoo 3 2000, SB128, 10MBit ETH, PATA M2 64GB, AOS3.2

            E/Box Tower, Amiga 1200, Blizzard 1260/50MHz, 128MB Ram, Mediator 1200 TX, Voodoo 3 2000, SB128, Fast ETH, CF 8GB, AOS3.9
            Amiga 1200 Vampire v2

            Amiga 600 + X601 + Furia EC020 + CF 8GB + SMC PCMCIA WiFi Network Card
            Amiga_CD32 + TF330 64MB RAM + CF 8GB

            (Amiga 1240 / 25MHz + PPC603 / 210Mhz + AGA + 64MB_FastRam, AOS3.1, 8GB_CF)
            (Amiga_CD32 + Paravision_SX1)
            DEAD Pegasos2 G4 / 1GHz + Ati_Radeon 9250 128bit + Soudblaster live 5.1 + MorphOS_3.1 Registered
            DEAD Amiga 1260 / 66MHz + PPC603+ / 233Mhz + BVision + 128 MB_FastRam, AOS3.1, AOS3.9, AOS4.0, FastATA

            registered on https://amigamap.com/amiga-slovak_republic.html

            Komentovat


              #7
              Aj ja by som jednu poprosil ak sa da...

              Komentovat


                #8
                Ahoj,
                vzal bych též jednu sadu pcb + naprogramované gal

                Komentovat


                  #9
                  Dostal som avizo, ze dosky PCB su vyrobene a su na ceste. Obvody GAL som kupil pre kazdy set, zatial ich predajca neodoslal
                  Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
                  Furiatune homepage

                  Komentovat


                    #10
                    Takze GALy su na ceste, podarilo sa mi este najst sposob ako naprogramovat MACH211 pre MPEGit modul. Ak sami to podari, tak okrem PCB dosiek a naprogramovanych GAL obvodov, bude k dispozocii aj tento CPLD obvod pre MPEG modul.
                    Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
                    Furiatune homepage

                    Komentovat


                      #11
                      Autorem citovaného textu je Boboo Přejít na původní příspěvek
                      Takze GALy su na ceste, podarilo sa mi este najst sposob ako naprogramovat MACH211 pre MPEGit modul. Ak sami to podari, tak okrem PCB dosiek a naprogramovanych GAL obvodov, bude k dispozocii aj tento CPLD obvod pre MPEG modul.
                      Boboo , perfekt 👍
                      Powerbook 17" G4 / 1.67GHz + Ati Mob 9700 128bit 128MB + MorphOS 3.16 + MAC OS X 10.4.11 + LubuntuPPC 16.04
                      Mkr. Tower Inf. II, Amiga 1260/50MHz, PPC603e+/210MHz, 256MB Ram, BVision, SCSI 2.5" 80GB, AOS3.2,MOS,AOS4.1FE
                      Amiga 4000D, CS MK1 060/50MHz, 128MB FastRam, Mediator 4000 Di3, Voodoo 3 2000, SB128, 10MBit ETH, PATA M2 64GB, AOS3.2

                      E/Box Tower, Amiga 1200, Blizzard 1260/50MHz, 128MB Ram, Mediator 1200 TX, Voodoo 3 2000, SB128, Fast ETH, CF 8GB, AOS3.9
                      Amiga 1200 Vampire v2

                      Amiga 600 + X601 + Furia EC020 + CF 8GB + SMC PCMCIA WiFi Network Card
                      Amiga_CD32 + TF330 64MB RAM + CF 8GB

                      (Amiga 1240 / 25MHz + PPC603 / 210Mhz + AGA + 64MB_FastRam, AOS3.1, 8GB_CF)
                      (Amiga_CD32 + Paravision_SX1)
                      DEAD Pegasos2 G4 / 1GHz + Ati_Radeon 9250 128bit + Soudblaster live 5.1 + MorphOS_3.1 Registered
                      DEAD Amiga 1260 / 66MHz + PPC603+ / 233Mhz + BVision + 128 MB_FastRam, AOS3.1, AOS3.9, AOS4.0, FastATA

                      registered on https://amigamap.com/amiga-slovak_republic.html

                      Komentovat


                        #12
                        Ja se jestli je to mozne take hlasim.

                        Komentovat


                          #13
                          Autorem citovaného textu je uunek Přejít na původní příspěvek
                          Ja se jestli je to mozne take hlasim.
                          Ano je to mozne
                          Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
                          Furiatune homepage

                          Komentovat


                            #14
                            Klikni pro plné zobrazení obrázku

Jméno: 20221103_095951.jpg
Počet zobrazení: 343
Velikost: 213,2 KB
ID: 158899

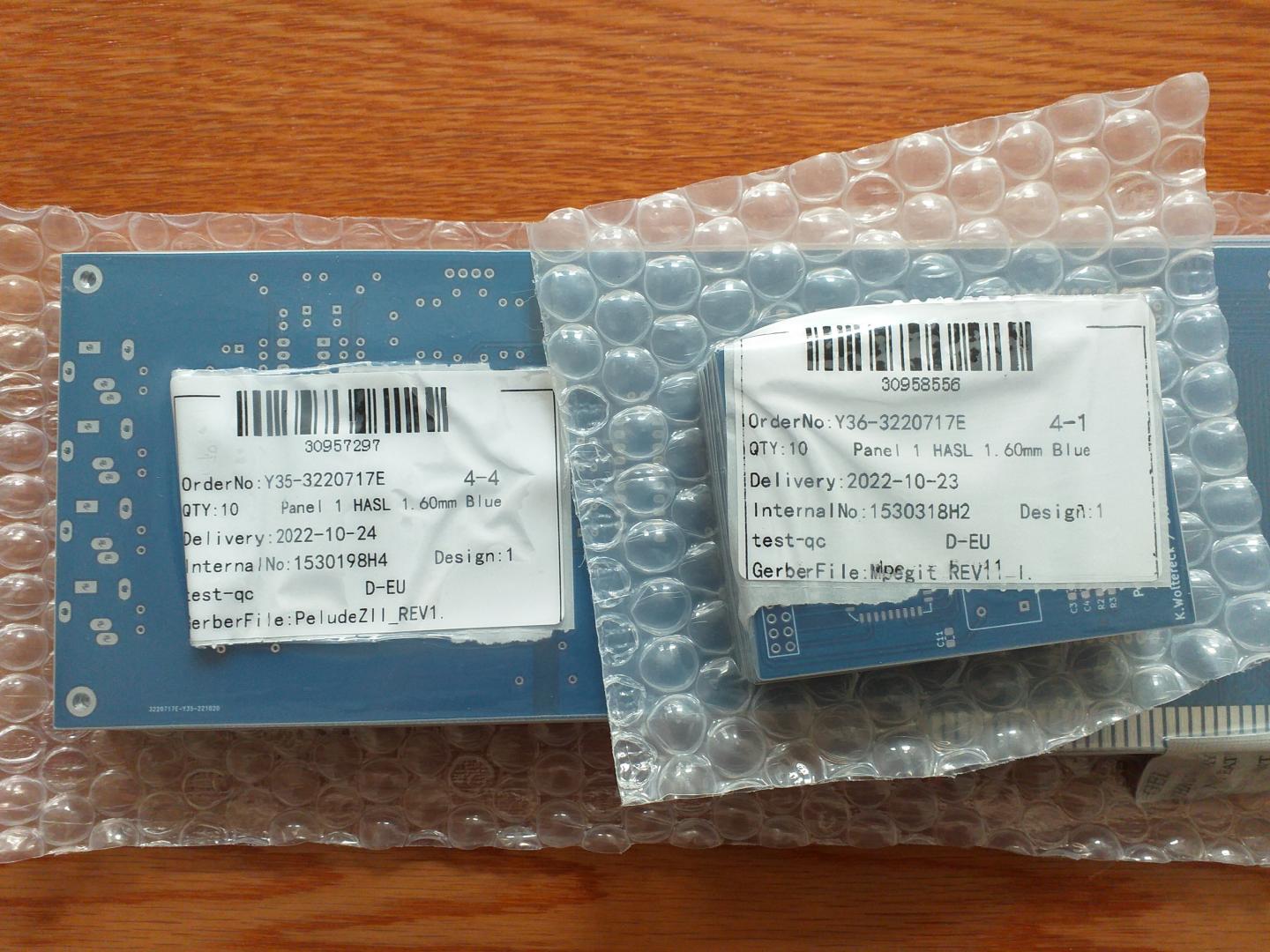

                            Dosky su uz doma, cakam na tie CPLD obvody. Po naprogramovani dosky rozposlem
                            Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
                            Furiatune homepage

                            Komentovat


                              #15

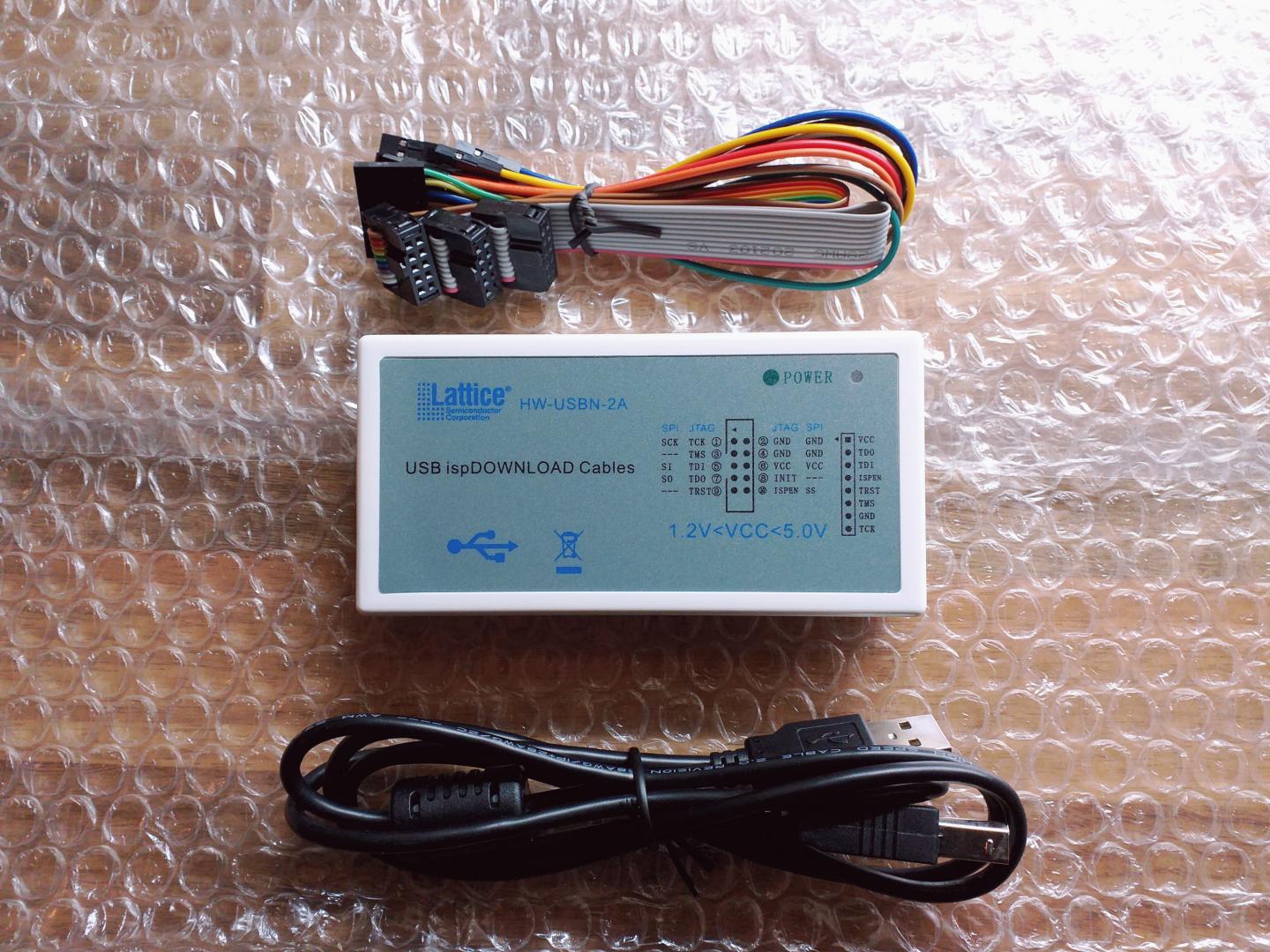

                              Tak uz je doma aj ISPdownloader pre CPLD MACH211SP (MPEGit). Aktualne vyrabam programovaci Board Kit pre JTAG pripojenie ISPdownloadera a CPLD cipu.
                              MACH211SP cipy zatial neprisli, stale cakam.

                              Klikni pro plné zobrazení obrázku  Jméno: 20221122_165149.jpg Počet zobrazení: 0 Velikost: 257,1 KB ID: 159464
                              Naposledy upravil Boboo; 23.11.2022, 08:49:23.
