    #1

    Hardware RE-AMIGA 1200 Rev 1.0

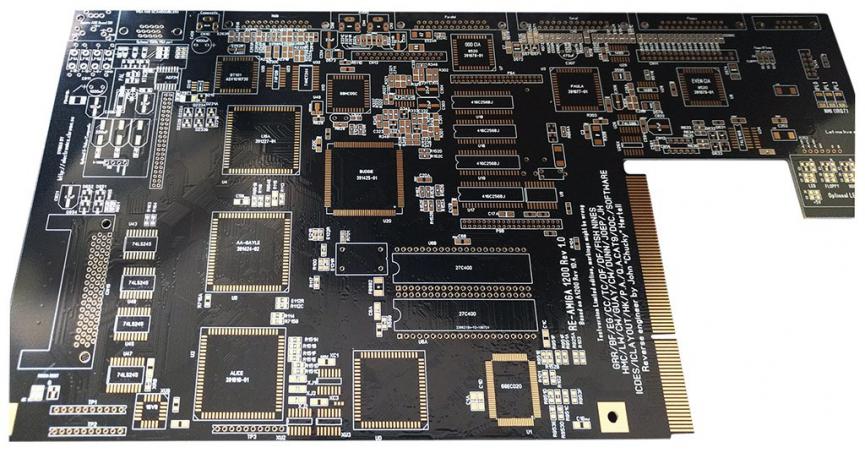

    Známy hardwarista John "Chucky" Hertell vo svojom voľnom čase spravil návrh dosky A1200. Vychádzal z originálnej dosky A1200 rev.1D4. Urobil pár vylepšení ako: S-Video, VGA out pre 15 kHz LCD monitory, timing fix ... ďalej zväčšil niektoré kontakty pre súčiastky na doske tak, aby sa lepšie pajkovali. Asi je to ešte v začiatku, uvidíme ako to bude pokračovať.
    Přiložené soubory
    Tagy: Žádné
    #2
    O: RE-AMIGA 1200 Rev 1.0

    Jedna věc je dát dohromady všechny součástky a druhá jaká bude konečná cena.
    Amiga je nejlepší...

    Komentovat

      #3
      O: RE-AMIGA 1200 Rev 1.0

      Koukám že tam nechal i to zbytečné místo pro FPU.
      "Co dělají dneska amigisti? Chlastaj pivo a hrají do zblbnutí Turricana.." (Prober, 30. leden 2025)

      Komentovat

        #4
        O: RE-AMIGA 1200 Rev 1.0

        pf, plagiátor
        ♫ Ooou nly a mííííí gáááááááá, mejks it pááá si bžžžžžžžž ♫♫♫

        Komentovat

          #5
          O: RE-AMIGA 1200 Rev 1.0

          kdyz uz neco takoveho dela, tak by snad bylo lepsi kdyby to udelat jako mATX nebo neco takoveho aby to slo pouzit do normalni bedny...

          Komentovat

            #6
            O: RE-AMIGA 1200 Rev 1.0

            Cena suciastok cca 250,- Eur pri dnesnych cenach
            Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
            Furiatune homepage

            Komentovat

              #7
              O: RE-AMIGA 1200 Rev 1.0

              Takže Chucky ponúka PCB za 70 EUR + pošta. Pri ďalších várkach sa pravdepodobne cena máličko zníži. Tu si ju môžete objednať, ak stihnete:
              Sold - ReAmiga 1200 PCBs - Amiga 1200 reversed. Empty PCB! Prerelease version
              https://www.amibay.com/showthread.php?101331-ReAmiga-1200-PCBs-Amiga-1200-reversed-Empty-PCB!-Prerelease-version
              For sale. My last 2 ReAmiga 1200 PCBs This is the Re-Amiga 1200. It is a reverse job based on the Amiga 1200 Rev 1 D.4 it is more or less a 1:1 replica, just like my A3640. with the following changes: CXA Videochip ripped out and replaced with an OPTIONAL AD724, no more delaylines and better...


              Tu je podrobnejší výčet zmien urobených na doske:

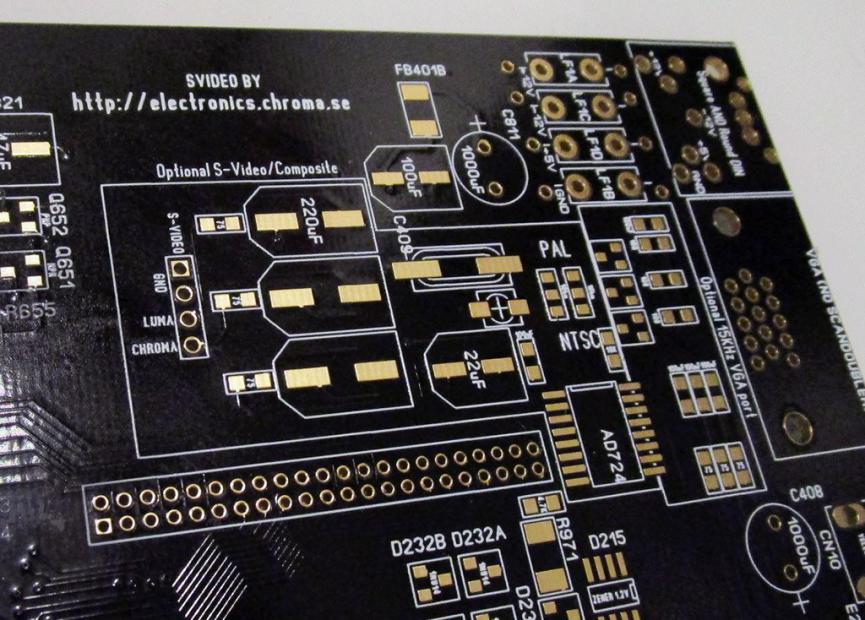

              - CXA Videochip ripped out and replaced with an OPTIONAL AD724, no more delaylines and better quality and composite/svideo.
              - RF Modulator removed and instead an optional VGA Connector is there (buffered, still 15KHz!)
              - IRQ7 (NMI) Option
              - Timingfixes done (as it is about just simply not populating some caps)
              - pcmcia reset fix (actually not tested yet)
              - Optional onboard leds for HDD etc.
              - Supports both Round AND Square DIN for power.
              - Keyboard signals accessable from PCB.
              - Floppy SEL signals can be swapped without putting 8520 in socket etc.

              Komentovat

                #8
                O: RE-AMIGA 1200 Rev 1.0


                Introducing the Re-Amiga 1200 | John "Chucky" Hertell
                http://wordpress.hertell.nu/?p=587
                "Co dělají dneska amigisti? Chlastaj pivo a hrají do zblbnutí Turricana.." (Prober, 30. leden 2025)

                Komentovat

                  #9
                  O: RE-AMIGA 1200 Rev 1.0

                  Chucky zverejnil Revizi 1.2 - blizsi info na jeho webu

                  http://www.hertell.nu/webfiles/ReAmiga1200Rev12.zip


                  Mimo ruznych oprav nyni deska umoznuje pouziti Kickstartswitch


                  Chucky pripravuje novy projekt ....ReAmiga 3000!

                  Komentovat

                    #10
                    No tak jsem si pořídil novou hračku a pomalu začnu dávat dohromady šváby, mravence, čipy a dejly....
                    Základ už samozřejmě mám, ze své Amči 1D4

                    Klikni pro plné zobrazení obrázku Jméno: Nová hračka.jpg Počet zobrazení: 0 Velikost: 274,5 KB ID: 152960
                    Naposledy upravil Marien; 18.11.2021, 16:40:48.
                    Sběratel Amiga pecek. WHDLoad and MUI registered user. Advanced bastler.
                    • Poděkování 6

                    Komentovat

                      #11
                      Vypadá to celkem jednoduše Respekt, že si na to troufneš.
                      Amiga 1200, Blizzard 1230 / 50MHz, 32MB Fast RAM, CF 8GB, OS 3.2

                      Komentovat

                        #12
                        Chce to nějaké základní znalosti, trpělivost, šikovnost, nadšení a dobrou výbavu, která není zrovna levná.
                        JH to navrhnul chytře, je tam o třetinu míň součástek než u originálu.
                        Naposledy upravil Marien; 18.11.2021, 19:47:28.
                        Sběratel Amiga pecek. WHDLoad and MUI registered user. Advanced bastler.
                        • Poděkování 3

                        Komentovat

                          #13
                          Autorem citovaného textu je Marien Přejít na původní příspěvek
                          Chce to nějaké základní znalosti, trpělivost, šikovnost, nadšení a dobrou výbavu, která není zrovna levná.
                          JH to navrhnul chytře, je tam o třetinu míň součástek než u originálu.
                          Občas se mi při sestavování opravené věci také stane, že mi pár součástek na stole zbyde, ale tohle mě poněkud znervózńuje...
                          • Poděkování 1

                          Komentovat

                            #14
                            Když něco zbyde a pořád to funguje, je to důkaz skvěle navrženého řešení
                            Sběratel Amiga pecek. WHDLoad and MUI registered user. Advanced bastler.
                            • Poděkování 1

                            Komentovat

                              #15
                              Než zakládat nové vlákno...
                              kdybyste snad někdo kupoval PCB v poslední verzi(tuším 1.5) tak bych se přidal. Černou a ve zlatě. Už jsem jí měl v košíku na amigastore.eu, ale nějak jsem nechtěl platit vysoké poštovné
                              Šváby bych snad dohromady dal tak proč si taky něco neosadit, že. A může za to Boboo jak postuje ty pěkně osazený nový desky Furt se hrabu jen v těch uhnilých

                              Komentovat
