    IDE LeyLines

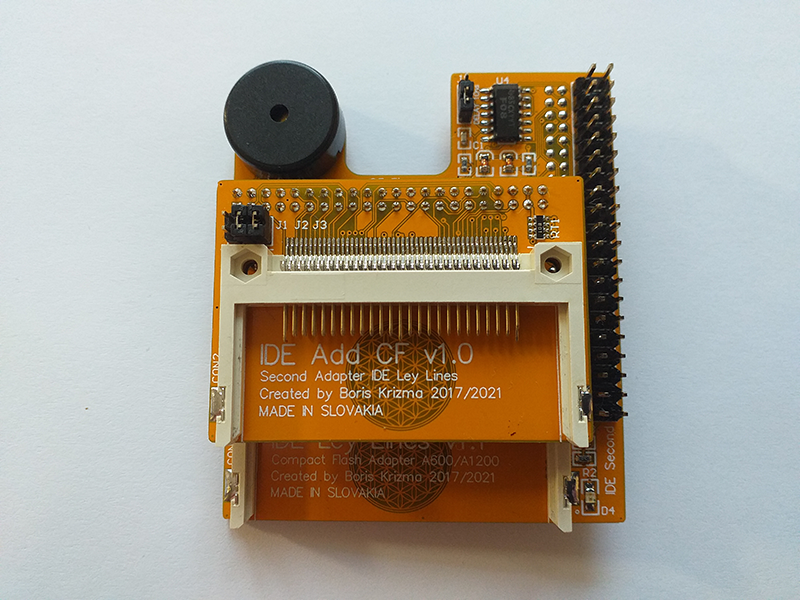

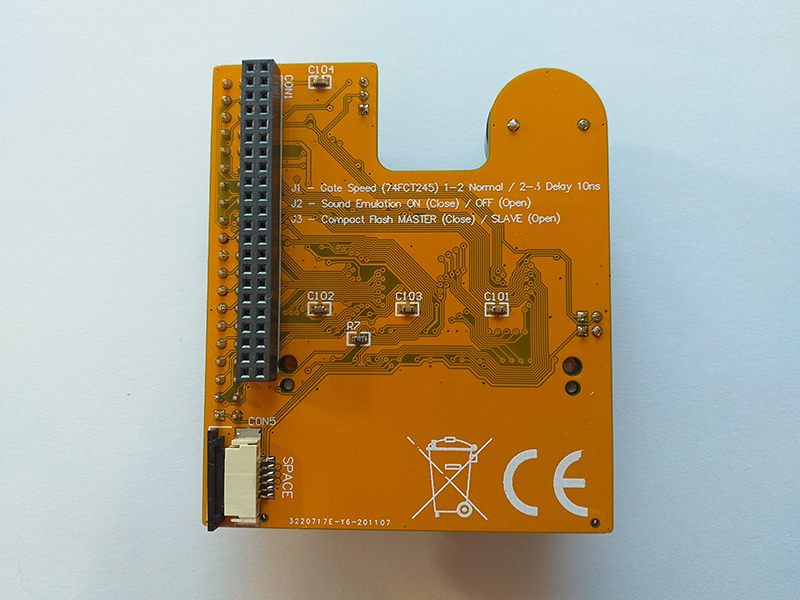

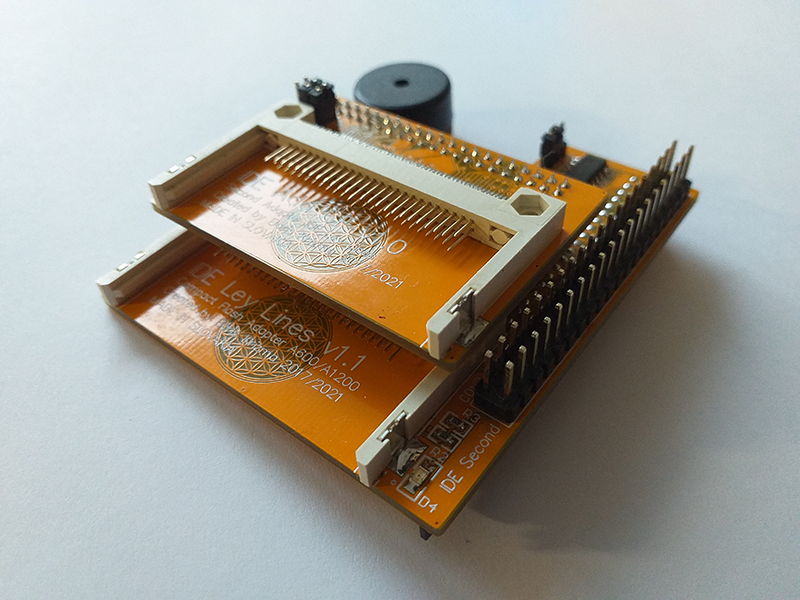

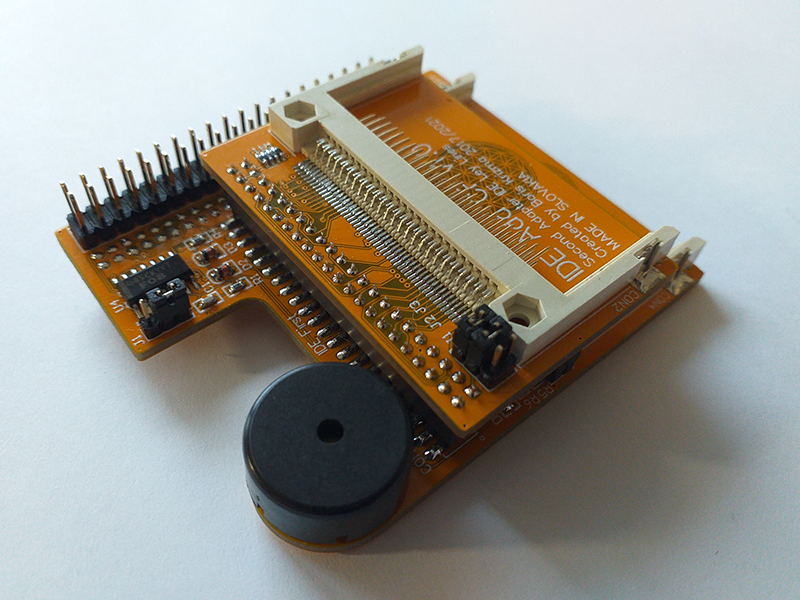

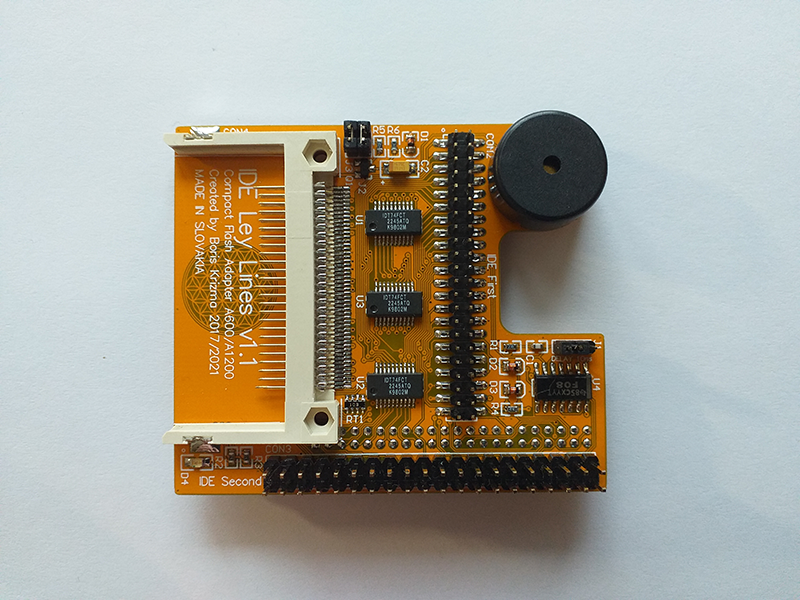

    Tak po case oprasujem dalsi projekt co som mal odlozeny v zasuvke od roku 2017. Ako u projektu eX601 - 1MB ChipRAM aj v tomto pripade som mal zaujem navrhnut hardware co bude splnat moje poziadavky a hlavne funkcnost. Takze co vlastne je IDE LeyLines? Je to multifunkcna CFka ktora umoznuje konfortne pouziva dve CompactFlash karty, alebo SD karty (vyzaduje adapter CF/SD). Vychadzal som s toho, ze pri mojej praci potrebujem casto robit klony CF kariet a presuvat data, zial nedopatral som sa nikde k dualne funkcnemu CF adapteru na Amigu. Dalsim nedostatkom sucastnych CF adapterov je iba idikacia LED o aktivite disku. Takze dalsia podmienka bola emulacia zvuku ako u klasicky harddiskov 90 rokov, ked bolo pocut pracu citacich hlaviciek pri aktivite disku. Dalsim problemom u A600/A1200, ze u IDE je limit dlzky datoveho kabla, IDE LeyLines ma aktivne bufferovanie datoveho kabla a tak je mozne pouzit aj kabel o dlzke 40 cm. No a posledna vymozenost je 4xEIDE ako v pripade IDE-Fix. IDE LeyLines podporuje 4 zariadenia, CF, SD, HDD, CDROM a ine, v urcitych limitoch.

    Takze zhrnutie>
    - 2x CompactFlash adapter, alebo SD-Card, odnimatelny sekundarny adapter CF s moznostou pripojenia ineho zariadenia na 2.5" konektor
    - emulacia zvuku harddisku, moznost vypnutia
    - plne bufferovanie pre pouzitie dlheho kabla
    - moznost pripojenia 4 zariadeni, First IDE - CFky, SD karty, ** Microdrive, Hardisk. Second IDE - CDROM, Zip mechanika.
    - Konektor SPARE, moznost pouzitia IDE speed pre A1200, vyzaduje GAYLE adapter (Future)

    Poznamky>
    * Pre plnu funkcnost je potrebne mat nainstalovany Kickstart v3.x
    ** Microdrive pracuje iba v mode single, cize neda sa pouzivat sucastne s inym zariadenim ako CFka, SD karta atd, pracuje vsak s CDROM alebo CD napalovackou.
    *** Niektore CompactFlash sa medzi sebou neznasaju, preto je nutne nastavit spravne poradie CF kariet.
    Přiložené soubory
    Naposledy upravil Boboo; 07.01.2021, 14:25:12.
    Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
    Furiatune homepage

    #2
    Vypadá to pěkně, ale teda repráček emulující zvuky chrastění disku - to mi připomíná současný trend u aut, kde z repráků jde fake zvuk motoru. Ale pravda, gotek taky umí skřípat jako floppka...

    Co bych já ocenil hodně je rozdvojka pro PCMCIA port, která by měla přepínač, třeba mechanický.
    Naposledy upravil Predseda; 07.01.2021, 10:49:08.
    "Co tu s tim GVPčkem děláte?" - "Ále... funguje to, tak se to snažíme rozjebat." (DaMi, 2020)

    Komentovat


      #3
      Je to teda interní záležitost s možností vyvést kabelem ven? Co na to Fúria?
      Amiga 600, Fúria EC020, Powerbook G4, 1.67GHz, MOS3.13, registrovaný,
      Asus Zenbook Prime UX32VD Xubuntu 18.04

      Komentovat


        #4
        Parádní, kdo z nás si občas nepřál mít tam dvě CFka když potřeboval něco zazálohovat. Díky za takovéto projekty které dělají z Amigy pohodovou mašinu. Kdybys měl Boboo nějaké desky navíc rád se jich ujmu
        Minimig 4MB/ARM ; FPGA Arcade ; Amiga 500 ; Amiga 2000 ; Amiga 1200 ; AOS 4.1 FE -> WinUAE

        Komentovat


          #5
          Ale to je hezke!

          Asi to musim mit

          Komentovat


            #6
            Autorem citovaného textu je Dedy Přejít na původní příspěvek
            Je to teda interní záležitost s možností vyvést kabelem ven? Co na to Fúria?

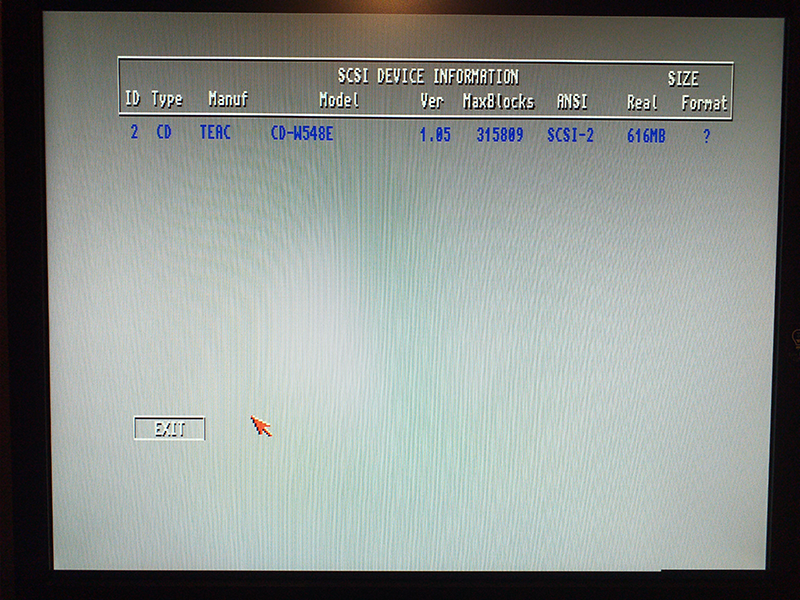

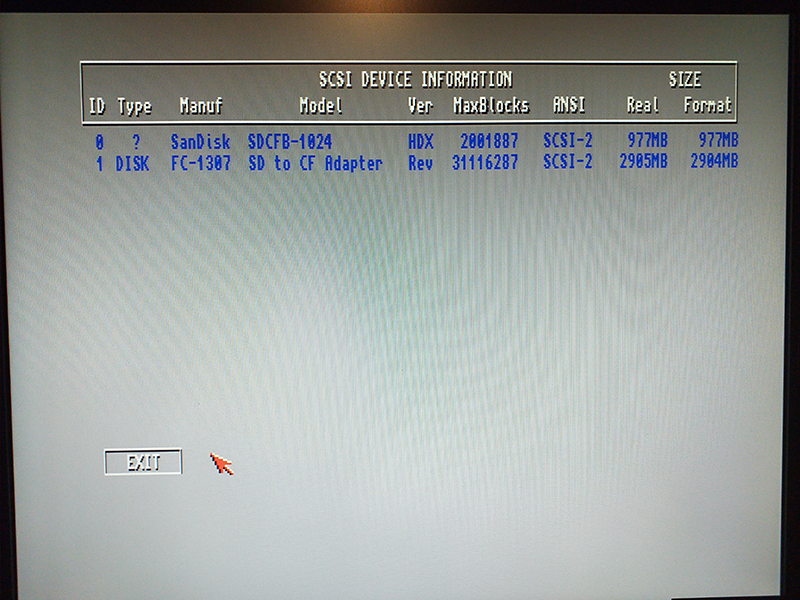

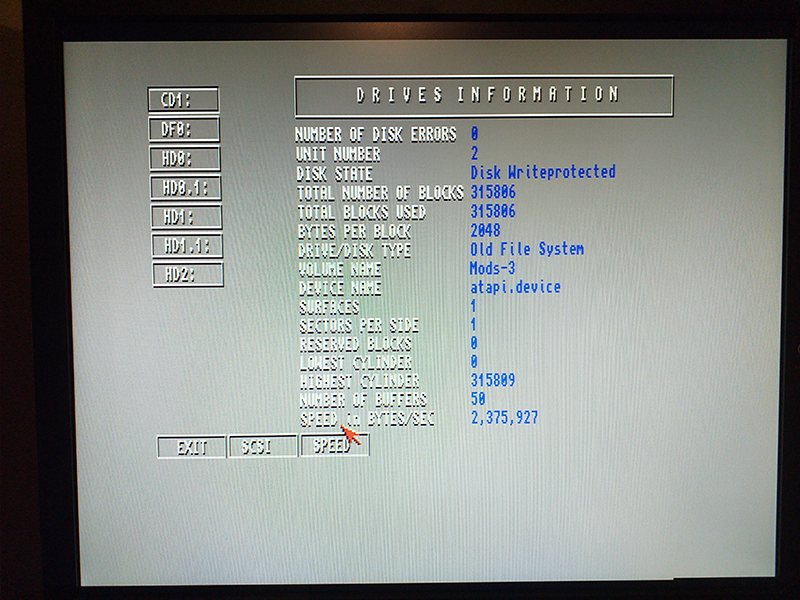

            Ano je ta moznost, i ked niesom zastanca tohoto riesenie. Bolo to navrhovane aby to spolupracovalo co najlepsie s FuriaEC020, IDE Speed funguje aj s CDROM/CD napalovackou, vid. screen SysInfo 2,3MB/s spolu s IDE speed. Co je asi 12x speed read CDROM.
            Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
            Furiatune homepage

            Komentovat


              #7
              Autorem citovaného textu je bigmac Přejít na původní příspěvek
              Parádní, kdo z nás si občas nepřál mít tam dvě CFka když potřeboval něco zazálohovat. Díky za takovéto projekty které dělají z Amigy pohodovou mašinu. Kdybys měl Boboo nějaké desky navíc rád se jich ujmu
              To by slo, na par kusov, nech sa mi vratia naklady. Mozno to oslovi firmu Lotharek a dockame sa komercnej verzie.
              Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
              Furiatune homepage

              Komentovat


                #8
                Vypadá to úžasně, já bych to určitě využil, často něco sobě nebo někomu zálohuju. Pokud bys chystal sérii i pro ostatní určitě bych měl zájem.
                btw: koupil jsem na compuny tuto redukci do A4000, ale do druhé patice mi cfka nejde dát, je to pokřivené a nevím jestli je to jenom chyba kusu, nebo to tak mají se vším.

                Taky jsem si říkal, jestli by nestačilo na ebay koupit dvě "duální" redukce a z jedné odpájet patici a dát ji na tu druhou. Boboo : myslíš, že by to mohlo fungovat?
                Amiga OCS, ECS, AGA, CGX, PPC
                ---------------------------------------------
                Líbí se mi Retropolis

                Komentovat


                  #9
                  Autorem citovaného textu je DaMi Přejít na původní příspěvek
                  Vypadá to úžasně, já bych to určitě využil, často něco sobě nebo někomu zálohuju. Pokud bys chystal sérii i pro ostatní určitě bych měl zájem.
                  btw: koupil jsem na compuny tuto redukci do A4000, ale do druhé patice mi cfka nejde dát, je to pokřivené a nevím jestli je to jenom chyba kusu, nebo to tak mají se vším.
                  U dualnych CFiek, je druha pozicia ina. Je to specialny zrkadleny konektor a je o nieco hrubsi a karta je vyssie od dosky. Cize kartu zasuvas Top2Top, nie Top2Bottom, preto ti to tam nepasuje. Dolezite je cfky pripravovat cez HDInstTools, pretoze ten ma funkciu Setup Drive --> Last Unit a Last TID. Tie musia byt uncheck. Ci to bude fungovat neviem,.
                  Naposledy upravil Boboo; 07.01.2021, 13:50:44.
                  Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
                  Furiatune homepage

                  Komentovat


                    #10
                    tak na ten zvuk som zvedavý Daj sem nahrávku
                    A1200, Vampire V1200, Blizzard 1230-IV/50Mhz + FPU + 64MB RAM, CF 16GB, IndyAGA MKII, PCMCIA WiFi, 27" LCD

                    Komentovat


                      #11
                      Autorem citovaného textu je Boboo Přejít na původní příspěvek

                      Ano je ta moznost, i ked niesom zastanca tohoto riesenie. Bolo to navrhovane aby to spolupracovalo co najlepsie s FuriaEC020, IDE Speed funguje aj s CDROM/CD napalovackou, vid. screen SysInfo 2,3MB/s spolu s IDE speed. Co je asi 12x speed read CDROM.
                      S tím kabelem se mi to taky nelíbí, ale pokud je navržena pro Fúriu, tak už šetřím, a případně se i hlásím do řady.
                      To bude A600 designed by Boboo, : .

                      PS
                      bude možné mít na druhé CF jiný sstém a přes early startup menu bootovat z té druhé CF? Například bych chtěl zkusit AROS na Amize.
                      Naposledy upravil Dedy; 07.01.2021, 15:10:45.
                      Amiga 600, Fúria EC020, Powerbook G4, 1.67GHz, MOS3.13, registrovaný,
                      Asus Zenbook Prime UX32VD Xubuntu 18.04

                      Komentovat


                        #12
                        Ano, moze tam mat aj druhy boot
                        Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
                        Furiatune homepage

                        Komentovat


                          #13
                          Taky to chci, ale jen kvuli tomu zvuku

                          Komentovat


                            #14
                            Boboo, to by chtělo sepsat zájemce. Kolik bys toho byl schopen vyprodukovat? Několik je asi docela málo.
                            Amiga 600, Fúria EC020, Powerbook G4, 1.67GHz, MOS3.13, registrovaný,
                            Asus Zenbook Prime UX32VD Xubuntu 18.04

                            Komentovat


                              #15
                              Hezká věcička. Mě se líbí když Boboo něco dělá, tak bez kompromisů - zkrátka to nejlepší a ještě něco navíc
