Výroba klávesnice pro amigu A2000,A3000

Sbalit
  • Vytvořil: drake
  • Zveřejněno: 03.04.2021, 11:04:12
  • Počet komentářů: 8
X
Sbalit
  •

  • Výroba klávesnice pro amigu A2000,A3000

    Pokud vlastníte velkou amigu a řešíte klávesnici, tak vám zde přináším stručný návod jak si ji vyrobit.
    Ideální je, když máte od klávesnice alespoň case, pokud ne, budete si ho muset vyrobit z nějaké PC klávesnice, nebo z casu od A500.
    Dále budete potřebovat kabel s 5DIN konektorem pro A2000,A3000. Jako základ použijeme klávesnci z A500, kterou lehce upravíme.

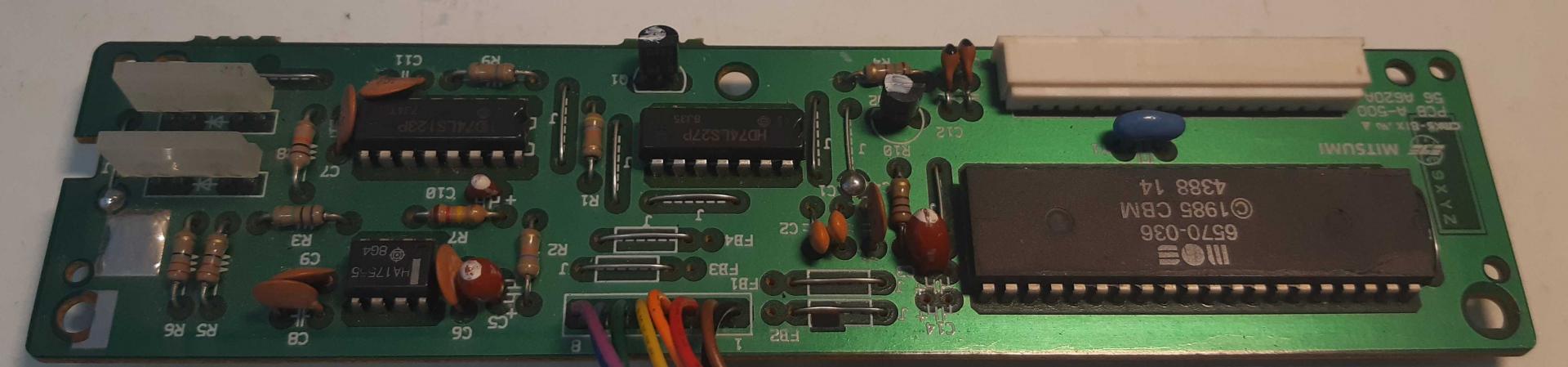

    Klikni pro plné zobrazení obrázku Jméno: 1.jpg Počet zobrazení: 473 Velikost: 92,5 KB ID: 148664



    Nejprve odstraníme tranzistor, diody a původní kabel.
    Klikni pro plné zobrazení obrázku Jméno: 2.jpg Počet zobrazení: 370 Velikost: 149,1 KB ID: 148665

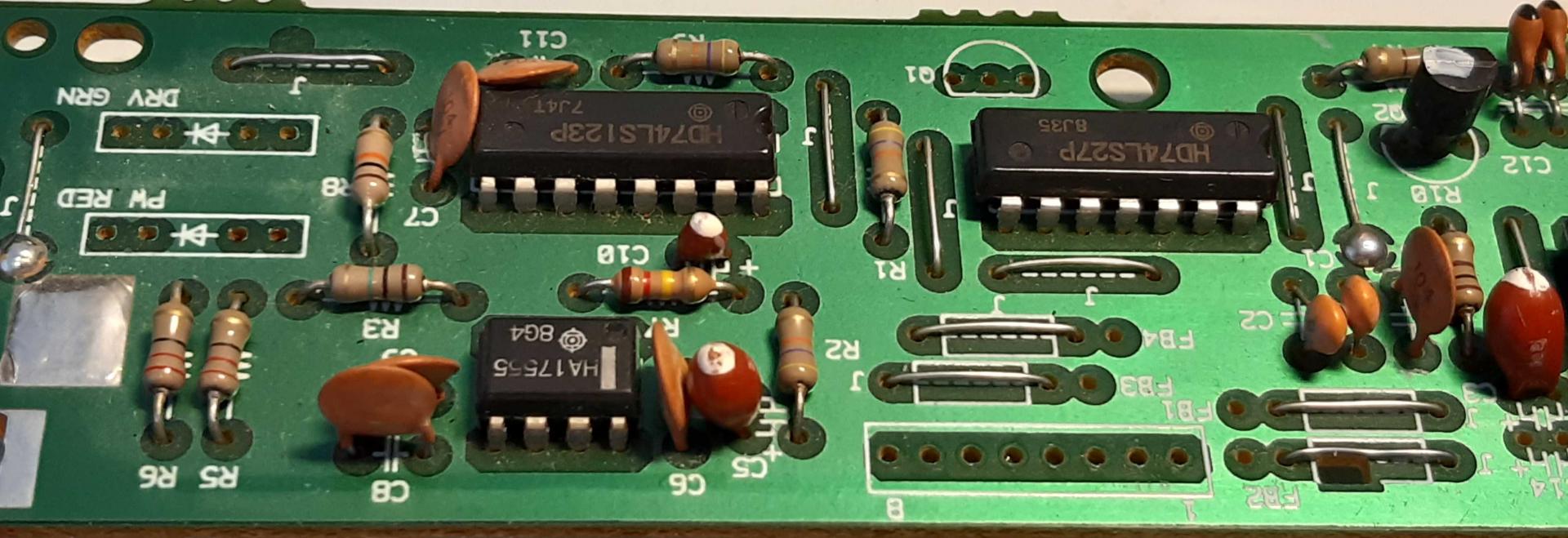

    Po úpravě
    Klikni pro plné zobrazení obrázku Jméno: 3.jpg Počet zobrazení: 484 Velikost: 180,5 KB ID: 148666

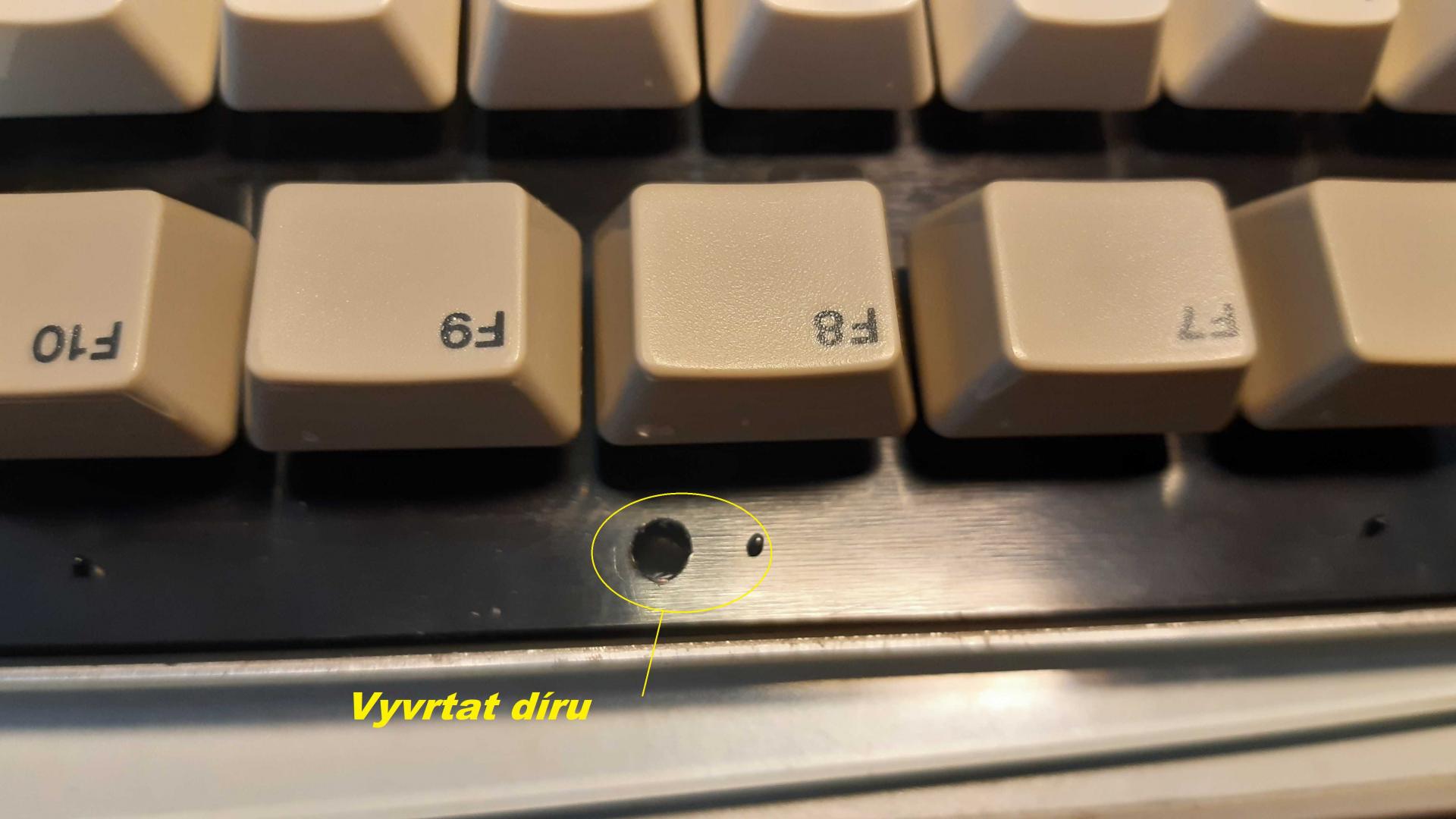

    Dále je potřeba klávesnici rozebrat a vyndat membránu, provrtat díru tak, aby pasovala do casu, složit, vrátit membránu a v místě díry propálit membránu.
    Klikni pro plné zobrazení obrázku Jméno: 4.jpg Počet zobrazení: 486 Velikost: 133,7 KB ID: 148667




    Připojit kabel
    Klikni pro plné zobrazení obrázku Jméno: zapojení.png Počet zobrazení: 384 Velikost: 202,6 KB ID: 148668

    A poskládat do case a máme hotovo.
    Klikni pro plné zobrazení obrázku Jméno: 5.jpg Počet zobrazení: 403 Velikost: 122,5 KB ID: 148669


    Přiložené soubory
    Tagy: Žádné
    • Poděkování 3
    • Doda
      #6
      Doda komentoval
      07.04.2021, 15:07:18
      Editace komentáře
      Reset asi chapu, docela dobry. Nekoukal jsem do schematu, ale u velkych Amig reset zastavi hodiny z klavesnice a tak se zacne nabijet (vybijet) nejaky integracni clanek, kdy to komparator pri prekroceni nejake napetove urovne resetne. Tak?

      Vyndani Q1 chapu jen castecne, asi je to nejaka chytrost s radicem klavesnice, bez ktere se pak nezastavuji ty hodiny.
    • drake
      #7
      drake komentoval
      07.04.2021, 20:21:23
      Editace komentáře
      Q1 je součástí generátoru pulsu který resetne radic klávesnice a zároveň po tom kabelu co má a500 od klávesnice navíc garyho a tím celou amigu. Velké amigy ten generátor nemají a místo toho tím že je ctrl+a+a zapojeno i do řadiče klávesnice, tak řadič pošle signál k resetu,který zachytí komparátor na motherboardu a resetne amigu, pokud se ale sám resetne tak ten signál nepošle, ale u a500 se vezme z generátoru do amigy. Takže tím vlastně vyřadíme generátor a řadič se místo toho, aby se resetnul tak pošle signál.
    • drake
      #8
      drake komentoval
      07.04.2021, 20:22:49
      Editace komentáře
      Víc do hloubky jsem to nikdy nekoumal, k další debatě už by to chtělo zkouknout schemata
