    Vampire 600 V2

    Mam Vampire 600 V2 a je dost nestabilni. Zjistil jsem, ze majsta na webu popisuje power fix. Pri zkoumani kondenzatoru jsem objevil, ze nemam osazene kondenzatory C1 a C4. Pritom na obrazcich osazene jsou. Daji se nekde zjistit jejich hodnoty?
    (je to nejstarsi verze jeste od majsty)
    Naposledy upravil uunek; 12.05.2021, 08:16:20.

    #2
    Ako sa to da zmerat..? zmeram podla mojej

    Odoslané z moto g(9) play pomocou Tapatalku

    Komentovat


      #3
      Myslim ze konkretni hodnota tady vybec neni kriticka a v tomhle pripade nejspis plati “cim vic, tim lip”, pokud tedy jde o filtraci napajeni. Muzes sem dat dobrou fotku?

      Komentovat


        #4
        Ja mam normalne merak kapacity kondenzatoru. Nasel jsem datasheet Z1021 a tam je uvedeny, je to VIN (pin 2). Tak vyzkousim 22uF, snad to bude OK.

        Klikni pro plné zobrazení obrázku

Jméno: Z1021.jpg
Počet zobrazení: 179
Velikost: 78,4 KB
ID: 149195

        Komentovat


          #5
          Mne robil problem vampire na A500,viac ako jadro 2.10 neslo.trebalo vymenit 4 kontenzatori..ale nezohnal som take male,

          Odoslané z moto g(9) play pomocou Tapatalku

          Komentovat


            #6

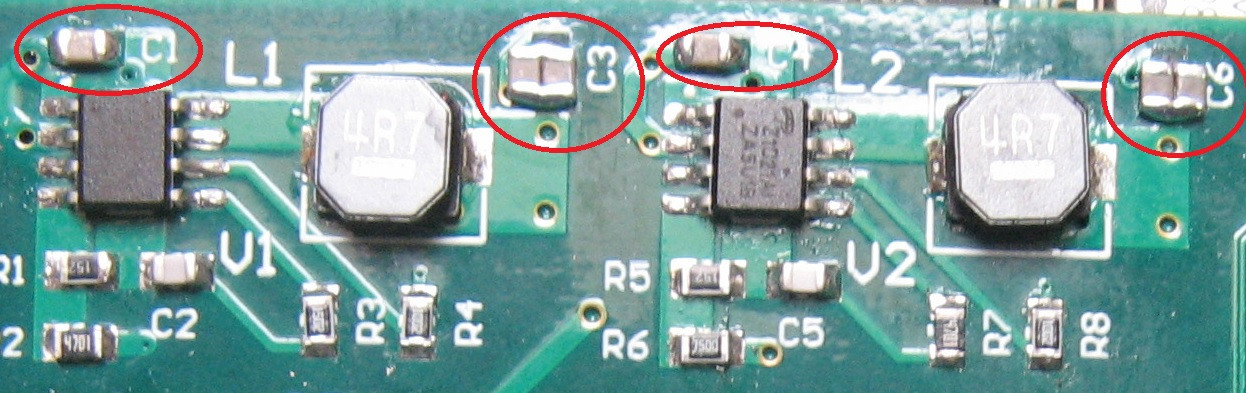

            Jeste detail

            Klikni pro plné zobrazení obrázku

Jméno: V600V2.jpg
Počet zobrazení: 166
Velikost: 276,3 KB
ID: 149198

            Komentovat


              #7
              On ma na Vampire V2 nejstarsi revize POWER fix - davaji se tam k C3 a C6 paralelne dalsi kondenzatory a pri tom jsem zjistil, ze tam ty C1 a C4 uplne chybi.

              Nebo ev. kdyby nekdo vedel, jak majstu kontaktovat. Na webu jsem nic nenasel. Ale mozna jen spatne hledam.
              Naposledy upravil uunek; 12.05.2021, 10:21:52.

              Komentovat


                #8
                ja bych zkusil discord apollo tymu, tam se urcite doptas https://discord.gg/TsKm6ym

                nebo FB https://www.facebook.com/Majsta
                Naposledy upravil ExiE; 12.05.2021, 11:49:50.

                Komentovat


                  #9
                  Foto rev 2.2

                  Odoslané z moto g(9) play pomocou Tapatalku

                  Komentovat


                    #10
                    Presne tady bych klidne dal co nejvetsi co se vejde, mozna i radialni, at to ma poradnou kapacitu.

                    Komentovat


                      #11
                      Tak jsem zkusil discord, mail (z objednavky) i facebook. Tak snad se nekde ozve. Objednal jsem:
                      https://www.tme.eu/cz/details/cl21a2...-0805/samsung/

                      a na power fix
                      https://www.tme.eu/cz/details/uvz1e2...degc/nichicon/

                      nevim teda, proc jsem nevzal
                      https://www.tme.eu/cz/details/eeueb1...egc/panasonic/

                      ale nejak jsem se v tom ztratil

                      Komentovat


                        #12
                        Autorem citovaného textu je Doda Přejít na původní příspěvek
                        Presne tady bych klidne dal co nejvetsi co se vejde, mozna i radialni, at to ma poradnou kapacitu.

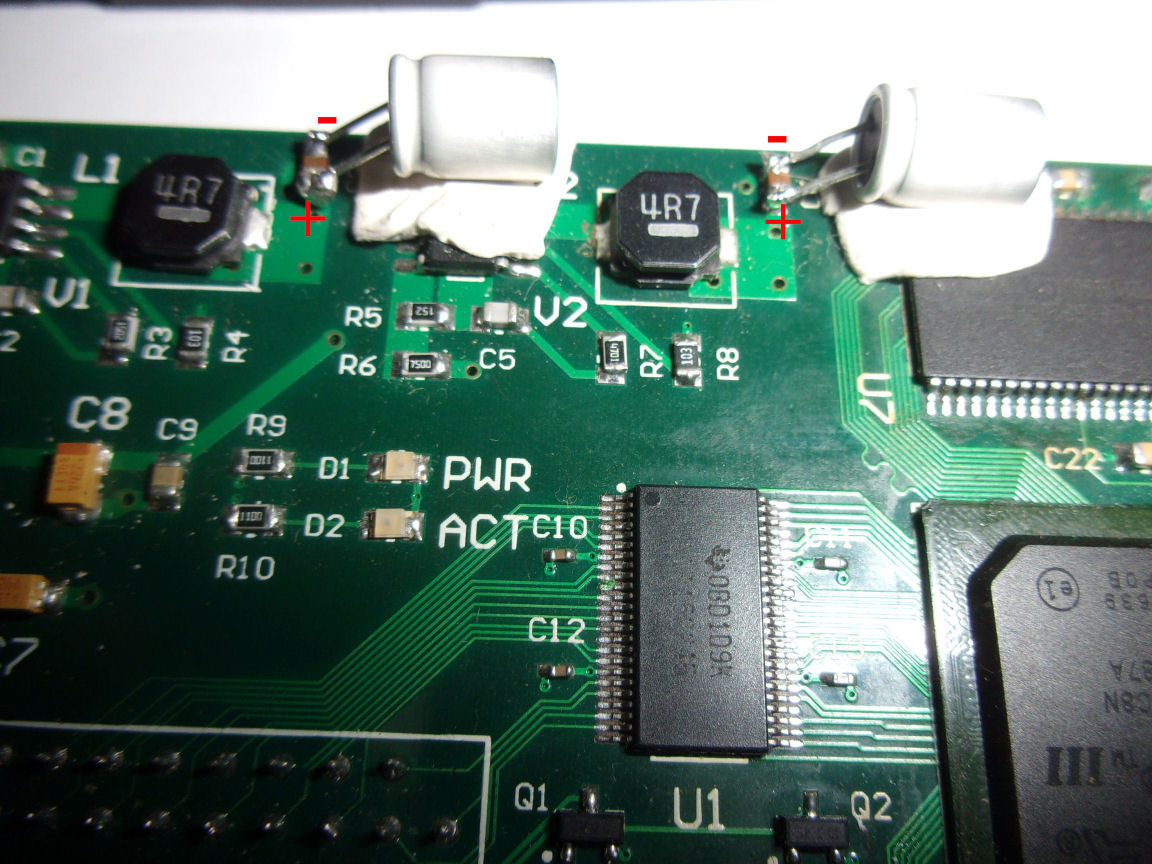

                        Přesně tak, ty první verze byly dost podvýživené. Majsta to má i na webu...
                        Klikni pro plné zobrazení obrázku

Jméno: modules.php?name=IndyNews&MediaOp=show&idMediaAss=s147&MediaName=100_0914.JPG&MediaNum=3.jpg
Počet zobrazení: 193
Velikost: 273,9 KB
ID: 149205
                        Minimig 4MB/ARM ; FPGA Arcade ; Amiga 500 ; Amiga 2000 ; Amiga 1200 ; AOS 4.1 FE -> WinUAE

                        Komentovat


                          #13
                          Tak nakonec jsem pochodil na discordu. Patri tam 22uF keramiky 0805 X5R. Jeste jsem zjistil, ze ta karta neni od majsty, ale od Kippera. Mam dve a od majsty mam tu novejsi, rev. 2.1. Samozrejme se majstovi nelibilo, ze na discordu prezentuji spatne osazenou desku jako jeho dilo. Tak jsem tam pro jistotu 2x napsal, ze jsem se spletl a je od Kippera. Ach jo, ten zivot je tak slozitej. Nicmene majsta je vstricny a komunikuje.

                          Komentovat


                            #14
                            Tak nakonec jsem to nejak pripajel a obeslo se to bez destrukce ;-). Vsechny jsou 22uF. Stabilita se vyrazne zvysila.

                            Klikni pro plné zobrazení obrázku  Jméno: V600Fix.jpg Počet zobrazení: 0 Velikost: 191,1 KB ID: 149255

                            Komentovat


                              #15
                              Ja bych tam dal poradny kondik, ne tyhle mrnouse
