  • Remake PCB Amiga 600

    V dnešných časoch je trendové robiť repliky dosiek Amig, a tak je tu možnosť zachrániť, to, čo tu zostalo poškodené a nefunkčne. Sú rôzne techniky, ako urobiť, čo najkvalitnejšiu predlohu na výrobu dosiek PCB. Jedna cesta je prekreslenie očistenej dosky od súčiastok, ako to urobil Chucky. Je to empiricky spôsob, ako vytvoriť nové dáta GERBER. Chce to skúsenosti a veľa trpezlivosti, naozaj klobúk dole za to, čo Chucky dokázal. V sučastnosti vzniklo množstvo variácií rôznych dosiek pre jednotlivé modely Amig.

    Osobne som sa tiež rozhodol vytvoriť repliku podľa svojej predstavy, a to model Amigu 600. Niečo som si načital na fórach, pozrel videa na youtube. Zvolil som trochu inú cestu, a to vy-extrahovanie dať z webovej stránky amigapcb.org

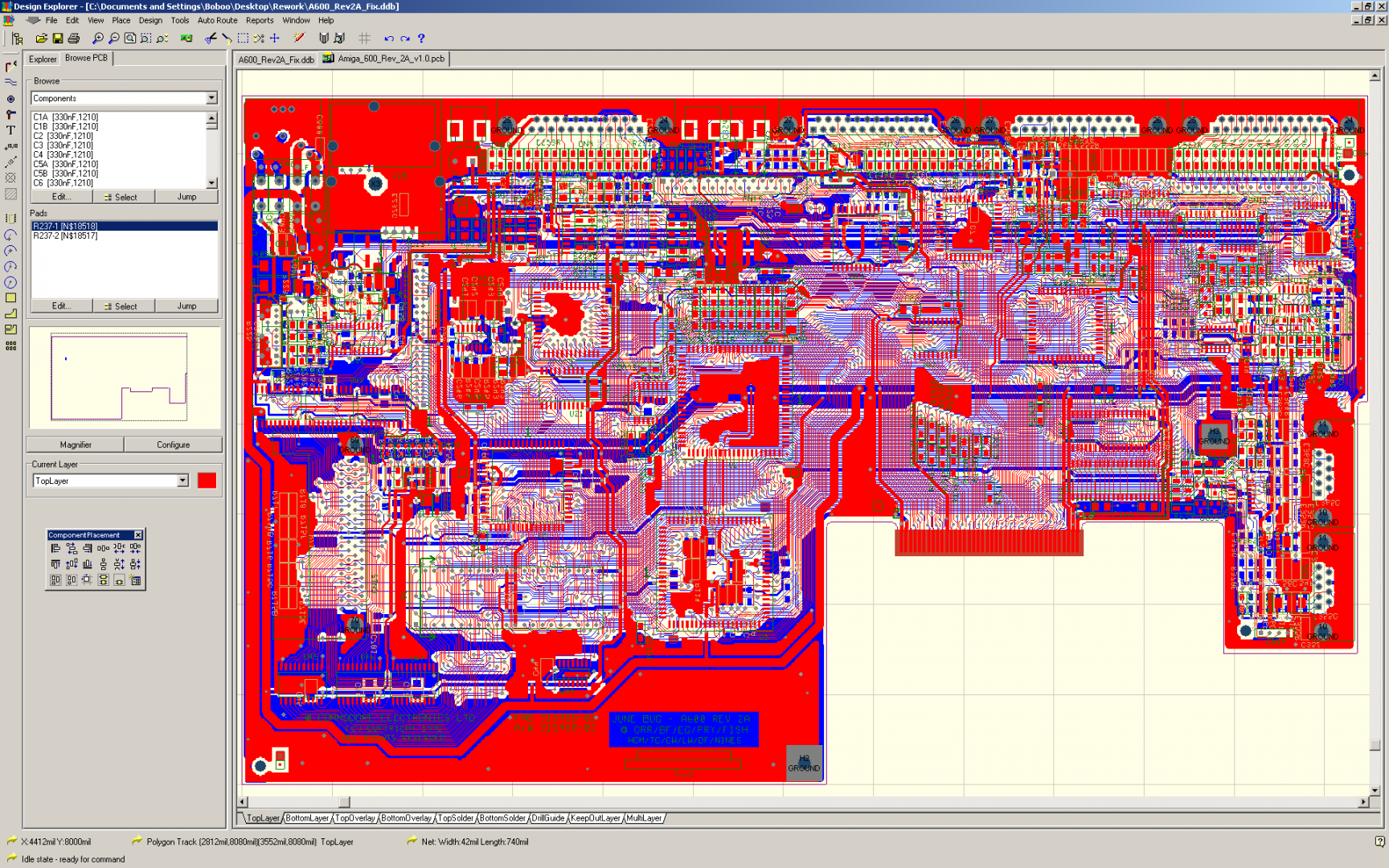

    Nakoľko sa jedna o originál vektorové dáta upravené pre webové rozhranie. Výhoda je ta, že dáta sú v mierke 1:1 a jedna sa o digitálnu predlohu, a tak nedochádza k optickému skresleniu pri digitalizácii fyzickej dosky pri scane. Medziformat je SVG prevedení do DXF. Samotné DXF slúži ako digitálny podklad na prekreslenie, čiže aj ja som manuálne musel vytvárať PCB dosku v CAD systéme. Prínos, však spočíva vo veľkej presnosti voči originálnym dátam, a to na 1 mil (100 mil = 2,54mm) čo je 0, 0254 mm.​

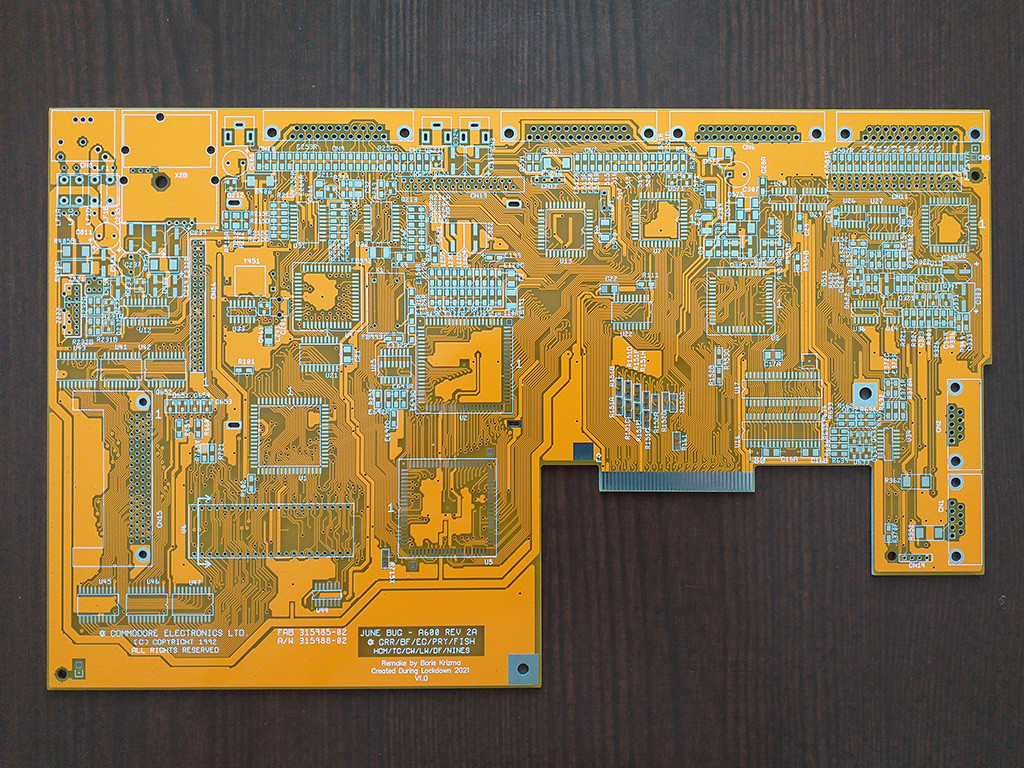

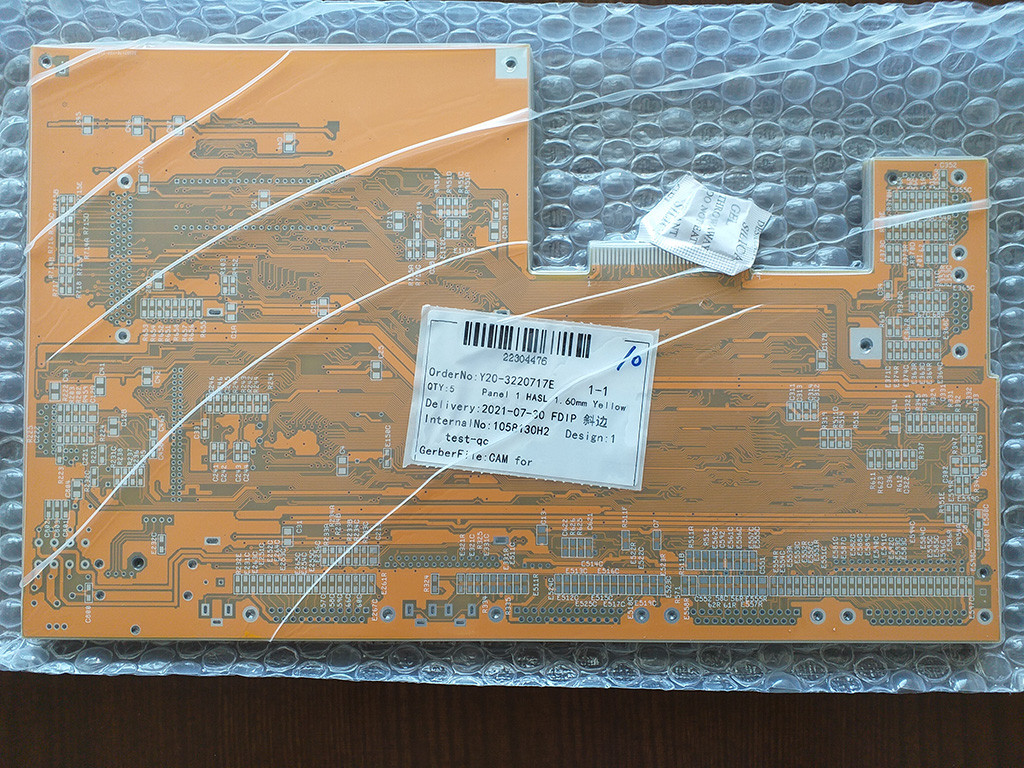

    Nakoľko SVG je grafiky formát, tak nesie informácie iba o hladinách, čiže spojoch, všetky otvori na vŕtanie som musel premerať už z fyzickej dosky A600 Rev2.0. Obdobne bolo potrebné vytvoriť layer na CNC frézu. Dosku som vytváral priebežne, dosť výrazne som pracoval cez Lockdown počas Home Office. Trochu som bol sklamaný, ako šlendriansky je doska vytvorená, nezmyselne ťahané spoje a tiež spoje, čo nemajú žiadnu funkčnosť. Originál je naozaj ubastleny, pri rekonštrukcii som zohľadňoval a čistil spoje aj esteticky, nie copy - paste. No a tu je výsledok.​ ​ ​​

    Súčiastky na osadenie jednej dosky bez zákazníckych čipov, vychádza na cca 140, Eur. Predpokladal som, že sa bude jednať o port Amiga čipov z nefunkčnej dosky. Pasívne súčiastky sú všetky nové, vratane logických hradiel.

    Posledna fáza bude osadenie súčiastok, uvidime či doska bude funkčná.
    image widget
    Přiložené soubory
    Naposledy upravil Boboo; 23.08.2021, 07:47:06.
    Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
    Furiatune homepage

  • #2
    Teda si tam zmenil napriklad nejake rozostupy pre novšie súčiastky, aby šli lepšie osadiť, alebo to nebolo treba?
    Amiga - PMD 85

    Komentovat


    • #3
      Autorem citovaného textu je Lisiak4 Přejít na původní příspěvek
      Teda si tam zmenil napriklad nejake rozostupy pre novšie súčiastky, aby šli lepšie osadiť, alebo to nebolo treba?
      Suciastky su vsetky na povodnom mieste, doplnene su chybajuce spoje a vycitesne co bolo naviac.
      Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
      Furiatune homepage

      Komentovat


      • #4
        Abych se začal učit pájet , ale to nehrozí, na to už jsem opravdu starý. Klobouk dolů
        Amiga 600, Fúria EC020 OS 3.1.4, eX601, Indivision ECS, Acer AspireOne D255, ArosOne
        Powerbook G4, 1.67GHz, MOS3.15, Asus UX32VD Xubuntu 21.04

        Komentovat


        • #5
          Když kliknu na odkazy v příspěvku:
          [ATTACH]n10595[/ATTACH]
          [ATTACH]n10596[/ATTACH]
          [ATTACH]n10597[/ATTACH]
          tak se vypíše jen "Invalid File Specified".

          Komentovat


          • #6
            Já tam ani žádné odkazy nevidím

            Komentovat


            • #7
              Autorem citovaného textu je Fafejt Přejít na původní příspěvek
              Já tam ani žádné odkazy nevidím
              Vidět nejsou, ale najet na ně myší se dá, před a za třetím odstavcem.

              Komentovat


              • #8
                Autorem citovaného textu je Boboo Přejít na původní příspěvek
                A600 Rev2.0. ​ ​​
                Ahoj Boboo, na fotkach je videt ze jsi pouzil jako predlohu rev 2A nehledal jsi i data pro rev 2D? Revize 2D vysla v roce 1992 a myslim si, ze by mela byt o neco pokrocilejsi a mozna i okrajena o zbytecnosti, ktere jsi odstranoval jak pises. Revizi 2D mam u sebe pokud by jsi chtel nejake foto muzu poskytnout.

                Komentovat


                • #9
                  Pekná práca Boboo.
                  A1200, Vampire V1200, 64GB CF, IndyAGA MK3, PCMCIA WiFi, 27" LCD

                  Komentovat


                  • #10
                    Autorem citovaného textu je killjoy Přejít na původní příspěvek

                    Ahoj Boboo, na fotkach je videt ze jsi pouzil jako predlohu rev 2A nehledal jsi i data pro rev 2D? Revize 2D vysla v roce 1992 a myslim si, ze by mela byt o neco pokrocilejsi a mozna i okrajena o zbytecnosti, ktere jsi odstranoval jak pises. Revizi 2D mam u sebe pokud by jsi chtel nejake foto muzu poskytnout.
                    Rozdiel medzi Rev2A až D je iba v tom, že "A" je prvotný nastreľ, málo optimalizovaný "Auto-Route". Potom bola "B" kde sú upravené spoje - estetická záležitosť. U "D" je opäť trošku vyčistená doska, Pridaný jeden obvod, ktorý nebol ani osadený vo väčšine dosiek a pár odporov bolo zmenených z 47 Ohm na 27 Ohm. Schematické a logické zapojenie zostáva nezmené od A až po D. S tým ako som uviedol u Dčka je pridaný jeden obvod.

                    Hľadať a pajcovať niečo čo už niekto robil som nechcel. Úplne my postačoval podklad Rev2A, s tým, že uvedené veci som zapracoval do mojej verzie, od optimalizácie spojov, čo je len estetická záležitosť a pri osadeni dosky už zohľadním zmenu kapacity odporov (je ich cca 10).
                    Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
                    Furiatune homepage

                    Komentovat


                      #11
                      Mně se líbí "Created during lockdown 2021" - jasně to dokazuje, že všechno zlé je k něčemu dobré
                      Do ženský, do motoru a do budov v Syndicate nevidíš.

                      Komentovat


                      • #12
                        Autorem citovaného textu je killjoy Přejít na původní příspěvek

                        Ahoj Boboo, na fotkach je videt ze jsi pouzil jako predlohu rev 2A nehledal jsi i data pro rev 2D? Revize 2D vysla v roce 1992 a myslim si, ze by mela byt o neco pokrocilejsi a mozna i okrajena o zbytecnosti, ktere jsi odstranoval jak pises. Revizi 2D mam u sebe pokud by jsi chtel nejake foto muzu poskytnout.
                        Chcel som to tu napísať, ale Boboo ma predbehol.
                        Keď Boboo začne na niečom robiť, tak ma určite spočítané 2 + 2 a o všetkom najskôr popremýšľa, takze mal určite dobre spočítané, prečo použil rev.2A.
                        Už to vlastne aj vysvetlil v predošlom príspevku.
                        Klobúk dolu pred každým Boboovym projektom.
                        👍
                        Powerbook 17" G4 / 1.67GHz + Ati Mob 9700 128bit 128MB + MorphOS 3.16 + MAC OS X 10.4.11 + LubuntuPPC 16.04
                        Mkr. Tower Inf. II, Amiga 1260/50MHz, PPC603e+/210MHz, 256MB Ram, BVision, SCSI 2.5" 80GB, AOS3.2,MOS,AOS4.1FE
                        Amiga 4000D, CS MK1 060/50MHz, 128MB FastRam, Mediator 4000 Di3, Voodoo 3 2000, SB128, 10MBit ETH, PATA M2 64GB, AOS3.2

                        E/Box Tower, Amiga 1200, Blizzard 1260/50MHz, 128MB Ram, Mediator 1200 TX, Voodoo 3 2000, SB128, Fast ETH, CF 8GB, AOS3.9
                        Amiga 1200 Vampire v2

                        Amiga 600 + X601 + Furia EC020 + CF 8GB + SMC PCMCIA WiFi Network Card
                        Amiga_CD32 + TF330 64MB RAM + CF 8GB

                        (Amiga 1240 / 25MHz + PPC603 / 210Mhz + AGA + 64MB_FastRam, AOS3.1, 8GB_CF)
                        (Amiga_CD32 + Paravision_SX1)
                        DEAD Pegasos2 G4 / 1GHz + Ati_Radeon 9250 128bit + Soudblaster live 5.1 + MorphOS_3.1 Registered
                        DEAD Amiga 1260 / 66MHz + PPC603+ / 233Mhz + BVision + 128 MB_FastRam, AOS3.1, AOS3.9, AOS4.0, FastATA

                        registered on http://amigamap.com/amiga-slovak_republic.html

                        Komentovat


                        • #13
                          Boboo a nemáš nejaké prázdne dosky navyše? Mám doma jednu zdevastovanú A600 (potrhané cestičky), ale je kompletná. Možno by som sa s tými mojimi traslavými rukami na to dal.

                          Komentovat


                          • #14
                            take se pripojuji, pokud by byla nejaka deska ,tak bych ji moc chtel
                            A500, A500+, A2000, A600, A1200

                            Komentovat


                            • #15
                              Nieco by sa naslo 25,- Eur za kus plus postovne.
