Programování EPROM na PC

Sbalit
X
Sbalit
  •

  • Programování EPROM na PC

    (časem se pokusím napsat návod i pro Amigu)

    Potřebujeme:
    • Eprom programátor s podporou pro 27C400, nebo adaptér
    • WinHex utility (registrovaná verze)
    • Soubor Kickstart ROM
    • Dvě prázdné 27C400 EPROM
    Krok 1: Rozdělení Kickstart souboru
    Ve WinHex: Tools -> FileTools -> Dissect -> Wordwise (16-bit)
    Vybereme soubor s Kickstart ROM.
    Pojmenujeme první část cílového souboru např. A1200_3.1_tmp_HI.rom
    Pojmenujeme druhou část cílového souboru např. A1200_3.1_tmp_LO.rom
    A teď máme ROM rozdělenou na dva kusy.

    Krok 2: Vyplnění adresovatelného nepoužitého místa na obou EPROM
    Teď zkopírujeme obsah adres z 00000-3FFFF do 40000-7FFFF pro A1200_3.1_tmp_HI.rom
    Ve WinHex to provedeme pomocí Tools -> FileTools -> Concatenate
    Napíšeme název cílového souboru např. A1200_3.1_HI.rom
    Přidáme soubor A1200_3.1_tmp_HI.rom do A1200_3.1_HI.rom
    Zopakujeme to ještě jednou.
    Klikněte na Done a objeví se hláška: 524288 bytes from 2 files were concatenated to „A1200_3.1_HI.rom“

    Zopakujeme krok 2 a vytvoříme A1200_3.1_LO.rom

    Krok 3: Byte swap
    Ve WinHex otevřeme A1200_3.1_HI.rom

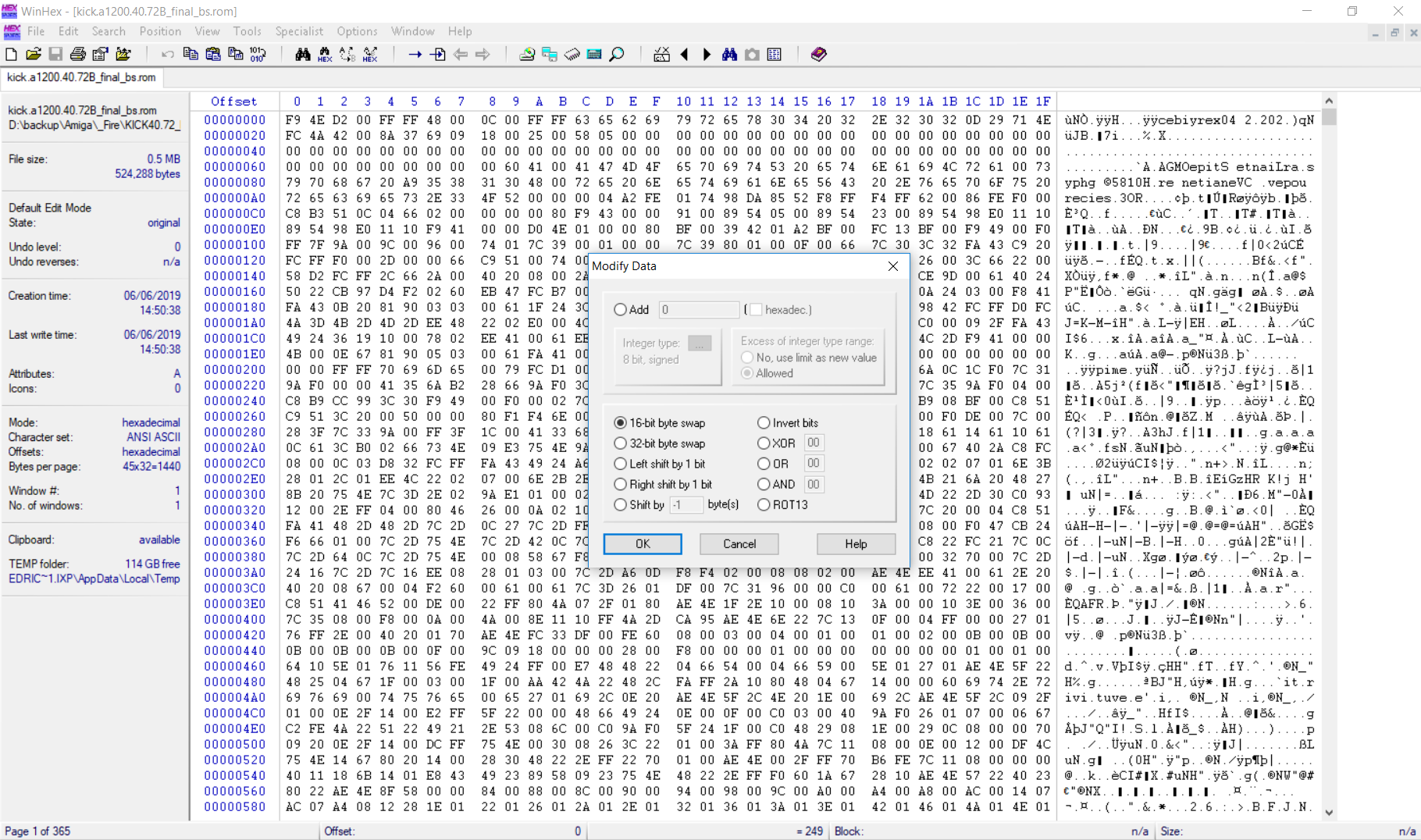

    V menu Edit -> Modify Data vybereme 16-bit byte swap.
    Soubor uložíme.

    WinHex – takto vypadá soubor ROM po byte swap.

    WinHex – takto vypadá soubor ROM po byte swap.
    To stejné provedeme i z druhým souborem.

    Krok 4: Feuer frei
    NA programování používám program MiniPro.
    Připojíme programátor, vložíme eprom.
    Odškrtneme dole vlevo Check ID, jinak nás to dál nepustí a zároveň si ověříme, že je zaškrnuté Verify after.
    V Device -> Blank Check si ověříme jestli je eprom opravdu prázdná.
    Otevřeme soubor A1200_3.1_HI.rom
    Programování začneme v Device -> Program a klikneme na tlačítko Program.

    To samé opakujeme pro druhou eprom se souborem A1200_3.1_LO.rom

    MiniPro – Důležité je vybrat typ eprom v Select IC a odškrtnout Check ID

    MiniPro – Důležité je vybrat typ eprom v Select IC a odškrtnout Check ID

    MiniPro – File load dialog; necháme vše jak je.

    MiniPro – File load dialog; necháme vše jak je.
    MiniPro – Dialog pro ověření, že eprom je prázdná.

    MiniPro – Dialog pro ověření, že eprom je prázdná.
    MiniPro – A konečně tady spustíme programování

    MiniPro – A konečně tady spustíme programování

    Pro A500, A500+, A600 stačí jen provést Krok 3 a pak rovnou programovat.
    Napsal Freddy

    • Prisko
      #1
      Prisko komentoval
      Editace komentáře
      Konečně něco "srozumitelného" v češtině. Díky.
