    Napájení Amigy pomocí AT zdroje

    Nedávno jsem si koupil od amigaPeto jeho Micronik tower a začal jsem přestavovat Exovu rozřezanou Amigu zpět do toweru. Potřeboval bych ale vyřešit napájení, což jsem za celou dobu vlastně nikdy ani neřešil. Kdysi jsem měl klasický plastový Infinitiv, který to měl vyřešeno celkem elegantně.

    Teď jsem koupil klasický 200W AT zdroj a čistě teoreticky by mělo stačit ustřihnout původní napájecí Amiga konektor a propojit zezadu kabelem napájení z AT konektoru P8 (+5 VDC, +12 VDC, -12 VDC a 2x GND)? Běžně bych asi použil napájení pomocí floppy konektoru, ale potřebuji aby se po zapnutí nahodily i všechny mechaniky a disky. Určitě jste ti tady už někdy řešili, ale nemůžu nic kloudného najít.
    Amiga 1200, Micronik Mini-Tower, PiStorm32 Lite, FastATA 1200 MK-IV, Lyra 2, Indivision AGA MK3, ZIP 250MB, HP LaserJet 1100, interní HD mechanika (EXA), LinkSys EC10T​
    Tagy: Žádné
    • Poděkování 3
    #2
    Ve své době jsem si u plasťáku Micronik napájel redukční kabel na AT zdroj přímo na konektor Amigy, takže bylo vše uvnitř. Ale jinak se prodávala taková redukční krytka, což bylo elegantnější řešení. Asi by nebyl problém udělat repliku.
    MICRONIK terminaison pour tower Infinitiv – RELEC
    https://www.relec.ch/fr/produit/micronik-terminaison-pour-tower-infinitiv/
    I love Amiga

    Komentovat

      #3
      Právě neřeším ten plastový Infinitiv, ten jsem měl kdysi a ta propojka tam byla udělána dobře. Já si ale teď koupil Micronik Mini-Tower, který to má řešeno asi právě tím kabelem zezadu natvdo dovnitř do zdroje. Dobře (špatně) to jde asi videt na téhle fotce (žádnou lepší jsem nenašel). A právě mám doma jen ten původní Exův zdroj a nechci ho zbytečně zničit jen kvůli konektoru.
      1 Fotka
      Amiga 1200, Micronik Mini-Tower, PiStorm32 Lite, FastATA 1200 MK-IV, Lyra 2, Indivision AGA MK3, ZIP 250MB, HP LaserJet 1100, interní HD mechanika (EXA), LinkSys EC10T​

      Komentovat

        #4

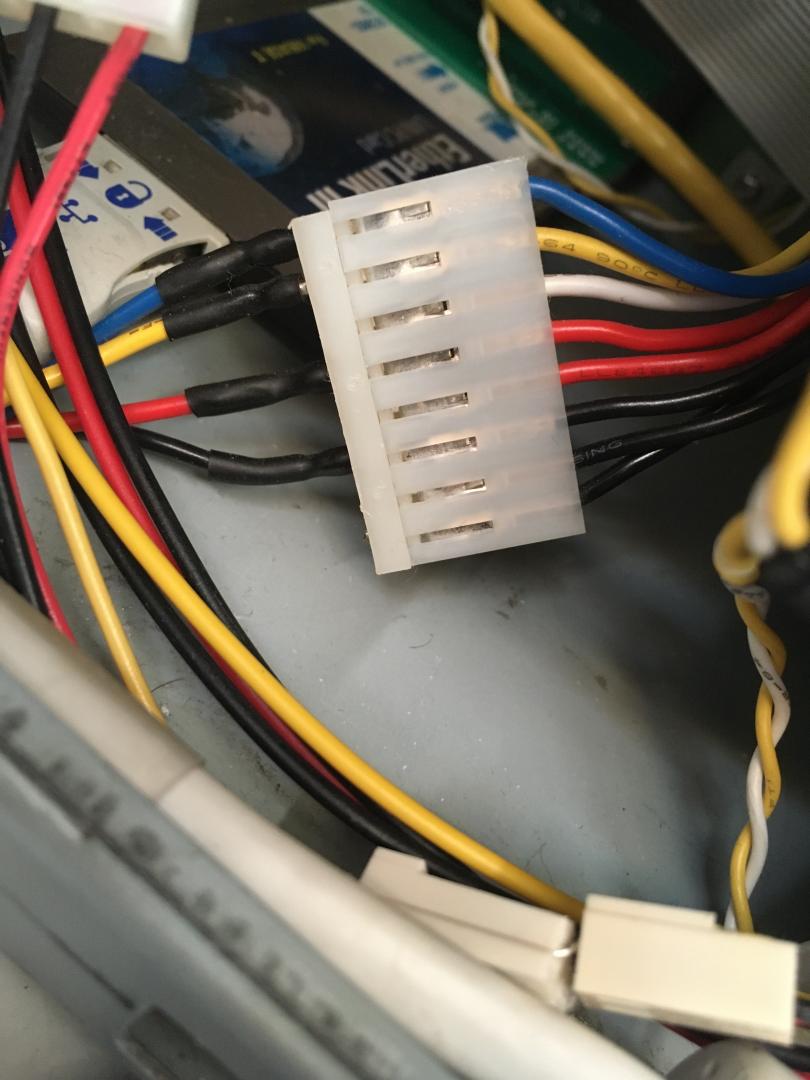

        Před chvíli jsem šel na půdu projít zbytky pozůstalosti po Exovi s mezi hromadou různých kabelů našel i jeho redukci pro Infinitiv. Tak tohle zachránilo jeho zdroj před kanibalizací.
        Počet fotek: 7
        Amiga 1200, Micronik Mini-Tower, PiStorm32 Lite, FastATA 1200 MK-IV, Lyra 2, Indivision AGA MK3, ZIP 250MB, HP LaserJet 1100, interní HD mechanika (EXA), LinkSys EC10T​
        • Poděkování 3

        Komentovat

          #5
          K tomu 2.foto. Já tam tu mezeru mezi černým a červeným kablíkem vidím, ale i tak se mi to nelíbí.

          Naposledy upravil DaMi; 09.05.2022, 08:54:11. Důvod: Opravil jsem hrubku, trhalo mi to oči.
          Amiga - PMD 85

          Komentovat

            #6
            Autorem citovaného textu je Lisiak4 Přejít na původní příspěvek
            K tomu 2.foto. Já tam tu mezeru mezi černým a červeným kablíkem vidím, ale i tak se mi to nelíbí.
            Zcela nezavisle me napadlo to same.
            Naposledy upravil DaMi; 09.05.2022, 08:54:29. Důvod: Opravil jsem hrubku, trhalo mi to oči.
            • Poděkování 1

            Komentovat

              #7
              EXA by se asi podobné chybě vyhnul. Ale pro jistotu jsem to propískal a je to v pohodě. I když je to fakt moc blízko a pro jistotu to přepájím.
              Amiga 1200, Micronik Mini-Tower, PiStorm32 Lite, FastATA 1200 MK-IV, Lyra 2, Indivision AGA MK3, ZIP 250MB, HP LaserJet 1100, interní HD mechanika (EXA), LinkSys EC10T​
              • Poděkování 2

              Komentovat

                #8
                Není tam zkrat co je takhle okem vidět. Jen by mi vadila ta skutečnost, že jsou ty dvě oddělené živé části tak blízko. Navíc ten černý je asi fáze. Přepájet to je fajn 🙂
                Amiga - PMD 85

                Komentovat

                  #9
                  Moc se v tom nevyznám, ale černý kabel je vždy zem (GND), tam připojit fázi by mohlo být taky to poslední co bych udělal
                  Amiga 1200, Micronik Mini-Tower, PiStorm32 Lite, FastATA 1200 MK-IV, Lyra 2, Indivision AGA MK3, ZIP 250MB, HP LaserJet 1100, interní HD mechanika (EXA), LinkSys EC10T​

                  Komentovat

                    #10
                    Nazdar Probe.
                    Malo by to byt že, červený 5V, čierny GND , modrý -12V a žltý 12V.

                    Klikni pro plné zobrazení obrázku Jméno: image-2022-05-08-17 37 56-399.jpg Počet zobrazení: 228 Velikost: 82,2 KB ID: 155872
                    Naposledy upravil Falcon_11; 08.05.2022, 17:58:11.
                    Powerbook G4 A1138, MOS 3.18, MACOSX Tiger + LubuntuPPC 16.04
                    Mkr. Tower Inf. II, Amiga 1200, BPPC603e+/210MHz/060/50MHz, 256MB Ram, BVision, SCSI 2.5" 80GB, AOS3.2,MOS,AOS4.1FE
                    E/Box Tower, Amiga 1200, Blizzard 1260/50MHz, 128MB Ram, Mediator 1200TX, Voodoo 3 2000, SB128, Fast ETH, CF 8GB, AOS3.9
                    Amiga 600, X601, Furia EC020, SMC PCMCIA WiFi Network Card
                    AmigaCD32 + TF330 64MB RAM, Paravision_SX1, 8MB Ram

                    registered on https://amigamap.com/amiga-slovak_republic.html
                    • Poděkování 1

                    Komentovat

                      #11
                      Tak úspěch. Nakonec pomohla ta redukce z Infinitiv toweru a propojení s napájecím konektorem P8 u AT zdroje. Naštěstí byl u desky odpájen TV modulátor a šlo tudy protáhnout napájecí konektor. Tak jdu osazovat vše ostatní
                      Počet fotek: 3
                      Amiga 1200, Micronik Mini-Tower, PiStorm32 Lite, FastATA 1200 MK-IV, Lyra 2, Indivision AGA MK3, ZIP 250MB, HP LaserJet 1100, interní HD mechanika (EXA), LinkSys EC10T​
                      • Poděkování 7
