    A4000TX Case

    9 mesiacov rucnej prace... od 4:30 do 6:30 rano
    Naposledy upravil Boboo; 02.11.2022, 08:59:27.
    Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
    Furiatune homepage

    #2
    Moc pekne. Zajimalo by me, cim cistis desku a jaky flux pouzivas?

    Komentovat


      #3
      Kombinacia... najskor spajkovat s kolofoniou, nahrubo nahodit obvod po obvode rovnomerne natiahnut spajku. Druhy krok, flux na znacke nezalezi, natiahnut po obode flux a velkym hrubym hrotom pajkovacky (3-4mm zrezanym pod 45°) len raz - dvarazi prejst po pinoch pajkovaneho obvodu. Teplota hrotu od 315°C do 360°C, zalezi od sposobu techniky ako to clovek citi. Potom uz len vycistenie liehom a zubnou kefkou, od kolofonie. Finalne dociste specialnou chemiou urcenou na PCB.
      Naposledy upravil Boboo; 02.11.2022, 12:35:09.
      Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
      Furiatune homepage

      Komentovat


        #4
        Před výsledkem můžu jen nevěřícně smeknout. Většina lidí si v té době dělá teprve ranní kafe
        C.A.D.A. (Czechoslovak Amiga Demoscene Archive)

        Komentovat


          #5
          Moc hezke.
          Taky mam dotaz Ty PLCC patice pajis pastou a nebo stipes spodek a pak klasicky?

          Komentovat


            #6
            Autorem citovaného textu je rEVERz Přejít na původní příspěvek
            Moc hezke.
            Taky mam dotaz Ty PLCC patice pajis pastou a nebo stipes spodek a pak klasicky?

            PLCC soket zachytim do kriza gulickou cinu klasickou pajkovackou. Potom presne napasujem vsetky piny tak aby sedeli na plosky PCB dosky a zafixujem gulickou cinu. Potom natlacim flux a idem rad za radom klasickou pajkou a cinom, ziadna pasta (ta robi len bordel). Este na margo, pouzivam vylucne sockety 3M, ziadne cinske lacne srakoty, 3M ma velku odolnost voci tepelnej roztiaznosti ak sa cip v sokete zahrieva pocas prevadzky (ako ALICA). 3M sokety su 2x drahsie, ale clovek sa vyhne problemom, je to skratka kvalita

            Ak vyda cas, tak zavesim sem fotku ako mam 3M socket osadeny.
            Naposledy upravil Boboo; 09.11.2022, 14:33:22.
            Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
            Furiatune homepage

            Komentovat


              #7
              Ja se prave u tech smd/plcc patic mam problem dostat k nozkam kdyz tam necham to "dno". Juknu nekdy na ty 3M, treba je tam vice prostoru,

              Komentovat


                #8
                Autorem citovaného textu je rEVERz Přejít na původní příspěvek
                Ja se prave u tech smd/plcc patic mam problem dostat k nozkam kdyz tam necham to "dno". Juknu nekdy na ty 3M, treba je tam vice prostoru,
                Dno vyhadzujem.
                Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
                Furiatune homepage

                Komentovat


                  #9
                  Tak to pak jo, delam to stejne. Lakalo mne pouzit prave pastu, horkovzduch mam.

                  Komentovat


                    #10
                    Priemyselne sa tie sockety osadzuju ce IR tunel, horkovduch poskodi puzdro.
                    Naposledy upravil Boboo; 10.11.2022, 15:21:34.
                    Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
                    Furiatune homepage

                    Komentovat


                      #11
                      Klikni pro plné zobrazení obrázku

Jméno: 20221113_071743.jpg
Počet zobrazení: 79
Velikost: 204,4 KB
ID: 159260

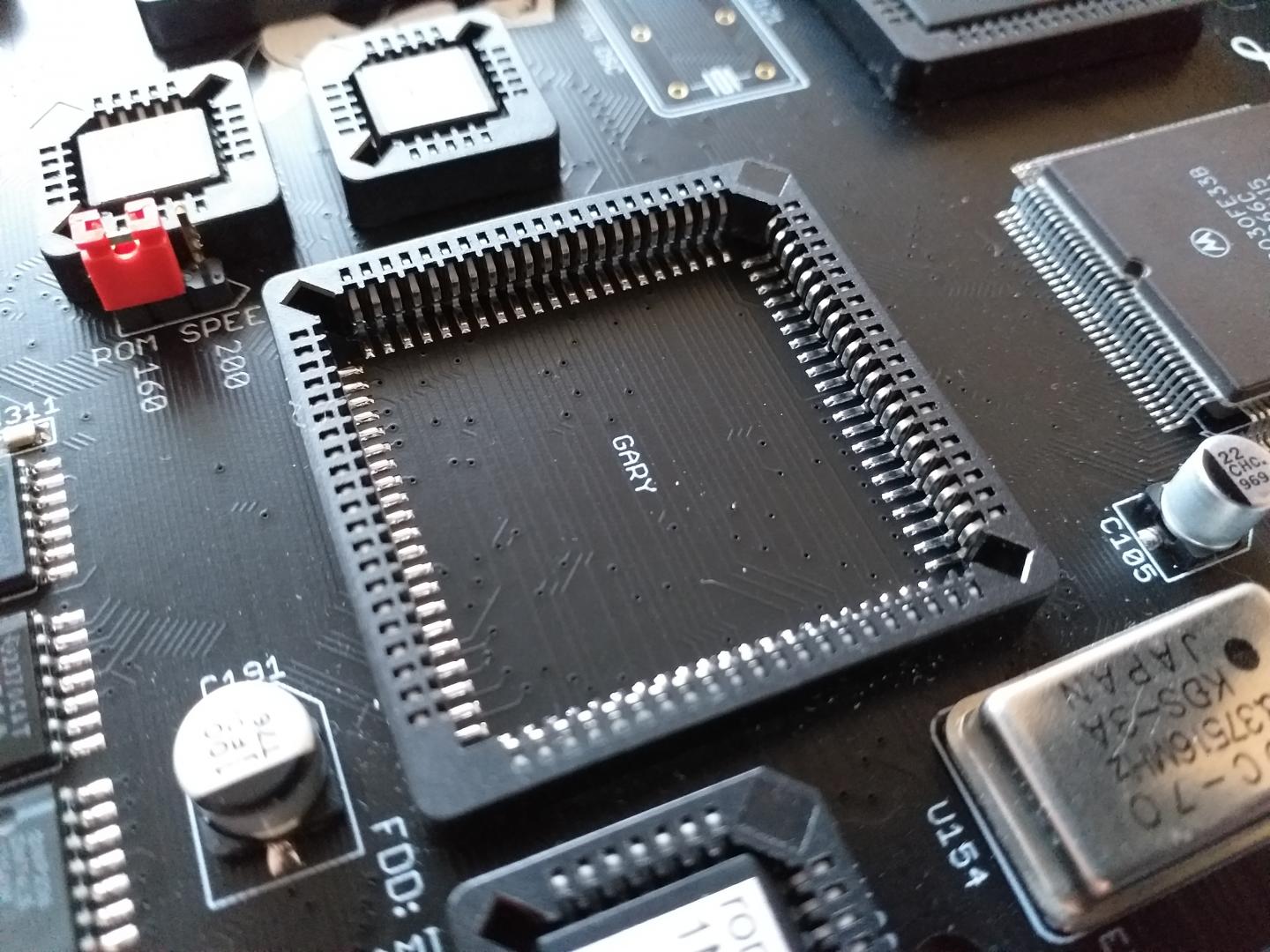

                      Osadeny socket klasickou pajkou a flux.
                      Amiga 600 2MB Chip, Furia 030/40MHz, FDD HD 1,76MB (AriseR6i)
                      Furiatune homepage

                      Komentovat


                        #12
                        Jj, delam to taky tak. No co mi zbyva
                        Klikni pro plné zobrazení obrázku

Jméno: CIA.jpg
Počet zobrazení: 35
Velikost: 182,3 KB
ID: 159271
