Původní baterie v Amize je niklokadmiový (NiCd) dobíjecí článek, který po skončení životnosti (udáváno 5 let, ale většinou je to skoro deset) rád vyteče. Toto se týká A500+, rozšíření paměti A501,A601 a A2000-A4000, tedy prakticky všech modelů kromě A500, A1000 a A1200.Doporučuji zkontrolovat stav Vaší baterie dokud není pozdě!
Vyteklá baterie vypouští kyselinu jako napadená chobotnice a může dojít (a většinou dochází) ke značnému poškození vodivých cest plošného spoje i integrovaných obvodů samotných. Tomu lze předejít včasnou výměnou za lithiový článek který nevytéká. Nejvhodnější se jeví typ CR2032 v držáku, používaný např. na dnešních PC motherboardech.
Lithiové baterie ovšem nejsou dobíjecí, proto je třeba zařadit do obvodu ještě diodu, která propustí proud z baterie, ale zamezí jejímu dobíjení při zapnuté Amize. Vhodné je použít Schottkyho diodu, která má nižší úbytek napětí, ale lze použít prakticky libovolnou typu CDD, tzv. co dům dá.
Zkusmo doporučuji změřit napětí baterie v sérii s diodou, měla by dávat na výstupu více než 2.8 V. Pokud nedává nic, máme diodu obráceně (lepší tento test než dvacet schémat, stejně je třeba znát koncové napětí, obzvlášť pokud použijeme baterii z nějakého vyžazeného PC).
Celá výměna se včetně baterie, držáku baterie a diody finančně vejde do nějakých 80,- Kč (pomineme-li případné čistící prostředky, lak a cín) a lze tak zachránit desku s mnohem vyšší hodnotou (což je diskutabilní, ale z mého pohledu to tak je).
Pokud již došlo k tomu, že kyselina z původní baterie vytekla, je třeba desku řádně očistit (doporučuji slabým roztokem sody, poté lihu a na závěr technického benzinu) až na měď a znovu přelakovat krycím lakem na plošné spoje.
Krok 1
Baterii odstřihnout stranovými kleštičkami, případně lehce vypáčit.
Krok 2
Cín odsajeme odsávačkou. Minus pól bývá obtížnější vyhřát, neboť je to obrovská plocha, pomůže případně vrtačka s vypnutým motorem, s kterou jen točíme rukou sklíčidlem. Lehce projede cínem jak máslem i bez motoru (vrták průměr 0.6-0.8 mm).
Krok 3
Připravíme si baterii s diodou, na plus pól držáku připájíme diodu tak, aby směřovala do jednoho z původních otvorů kladného pólu na desce. Originální plus vývod ustřihneme a zespod zaizolujeme.
Zbývá do připravených otvorů držák zasadit. Většinou je třeba jej také upravit nožem tam, kde by překážely okolní součástky (např. v A4000 okolí C192 a u poslední patice na paměť), ale ne tolik, aby baterie byla odhalená – musí zde stále zůstat nějaká nevodivá vrstva.
Držák několikrát zkusmo nasadíme a vytvarujeme diodu aby přesně zapadla do otvoru kladného pólu při co nejkratším vodiči. Toto je velmi důležité, neboť na kladném pólu celá baterie drží pouze za diodu. Záporný pól drží normálně v původním otvoru.
Pokud vše sedí, můžeme držák s diodou připájet – doporučuji palcem hodně přitlačit k desce a cínem nešetřit, zbytek případně odstřihnout.
Nakonec lihem vyčistíme přebytečnou kalafunu z druhé strany desky a můžeme vyzkoušet zda baterie drží hodiny v chodu. Nastavíme ve Workbenchi aktuální čas a vypneme počítač. Po zapnutí musí hodiny stále ukazovat přesný čas.

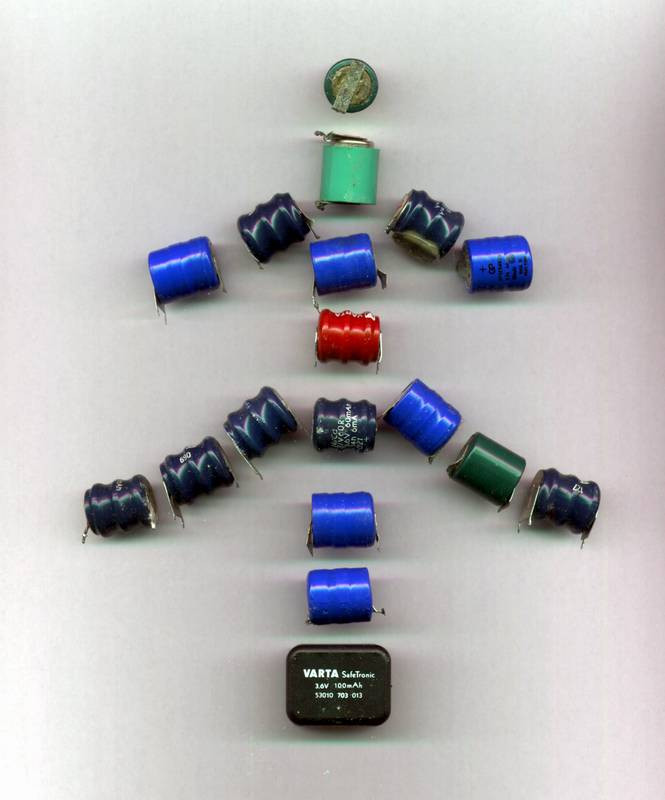

Pozn: Kdo si netroufá, tomu případně výměnu provede Chain, už má za sebou dvě desítky výměn a zvládá to na počkání.
