    Hardware Matze 060

    Matze uverejnil svuj plan na novou turbokartu pro Amiga 3000/4000

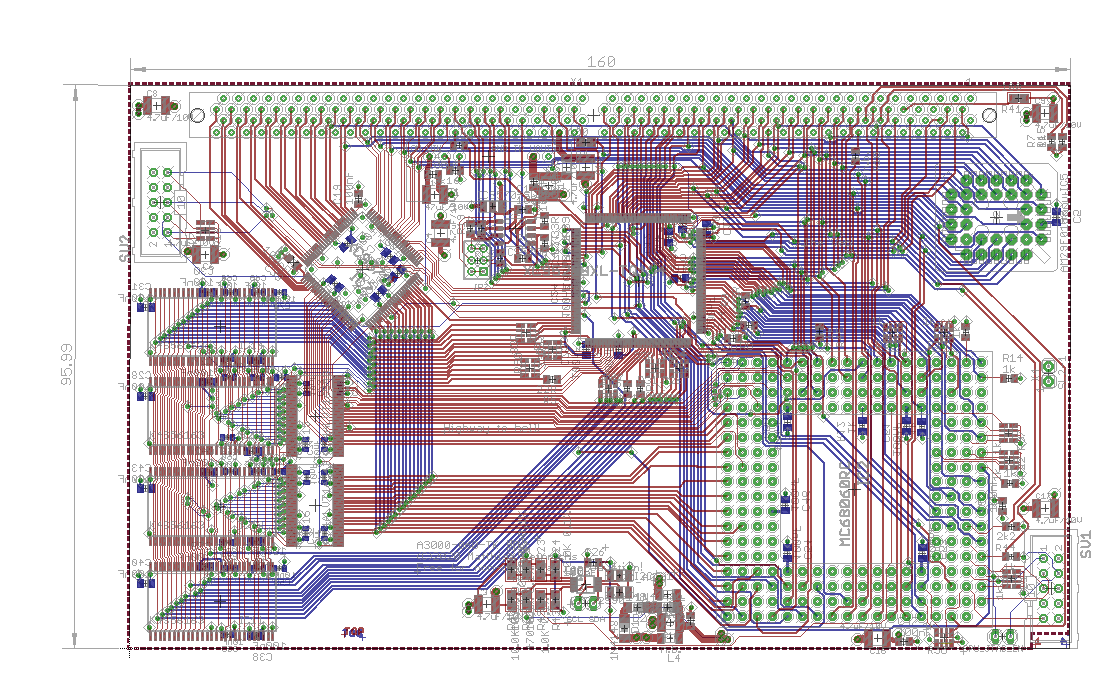

    Klikni pro plné zobrazení obrázku

Jméno: PCB.png
Počet zobrazení: 1
Velikost: 192,1 KB
ID: 114633

    Geplante Featurelist:
    68040/060 25/50/75/100 Mhz evtl auch 37,5 und 125?!?
    5V-Lüfter
    DC/DC-Modul
    512k F0-ROM
    128MB SD-RAM mit Move-Multiple-Bursts
    Autoconfig (CPU-Space)
    DMA-fähig für den SCSI-Controller des A3000(T)/4000T
    Anschluss für I2C-Temperaturüberwachung der 68060-Coretemperatur, der Platine und der Spannungen: VCORE, 5V 3,3V (I2C nicht auf der Karte selber, muss über eine Icybox realisiert werden)

    Thread na a1k.org

    #2
    O: Matze 060

    DMA jen pro SCSI nebo budou fungovat všechny DMA karty?
    Amiga 4000D - CyberStorm MKIII 060@50 Mhz, Sonnet G3@400, 64 + 128 MB Fast, OS 3.9, Mediator, Voodoo3, SB128
    Amiga 1200T - Z4 Tower, Apollo 1260@50, 64 MB RAM, FastATA, Mediator, R9200, LAN, USB, TV

    Komentovat


      #3
      O: Matze 060

      Zatim Matze pise jen o SCSI radici v 3000D/T a 4000T.

      Nicmene uz tam padl dotaz, zda by DMA support mohl byt rozsiren o Fastlane Z3.

      Komentovat


        #4
        Ve zkratce:

        - podarilo se ozivit kartu
        - DMA funguje



        Klikni pro plné zobrazení obrázku  Jméno: KEL Falsch-k.jpg Počet zobrazení: 0 Velikost: 371,3 KB ID: 143486
        Klikni pro plné zobrazení obrázku  Jméno: Sysinfo-k.jpg Počet zobrazení: 0 Velikost: 277,6 KB ID: 143487

        I mistr tesar se utne - KEL connector naopak nicmene to nezabranilo dalsimu testovani a vyvoji

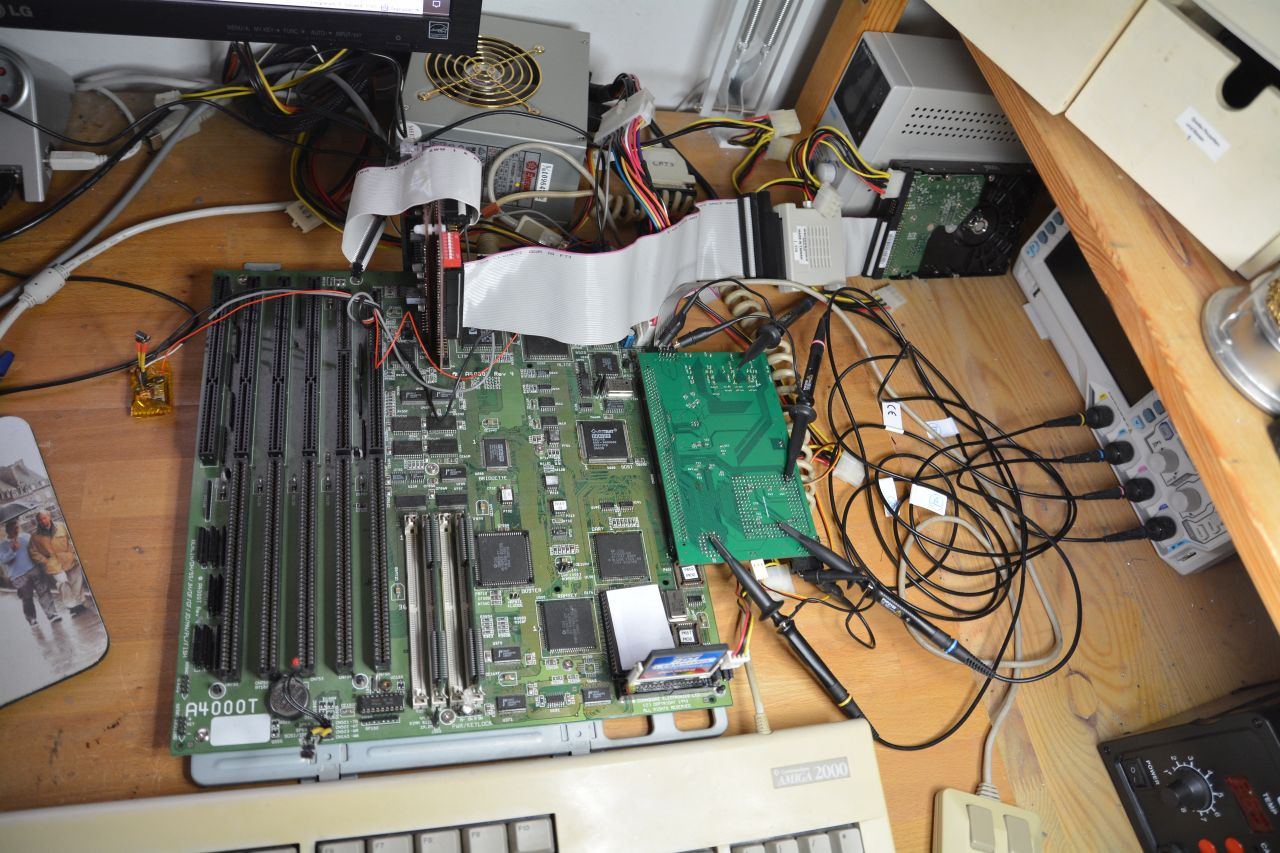

        Klikni pro plné zobrazení obrázku  Jméno: Debugsetup2-k.jpg Počet zobrazení: 0 Velikost: 339,5 KB ID: 143488

        Klikni pro plné zobrazení obrázku  Jméno: CPU-Mounted-k.jpg Počet zobrazení: 0 Velikost: 311,3 KB ID: 143490

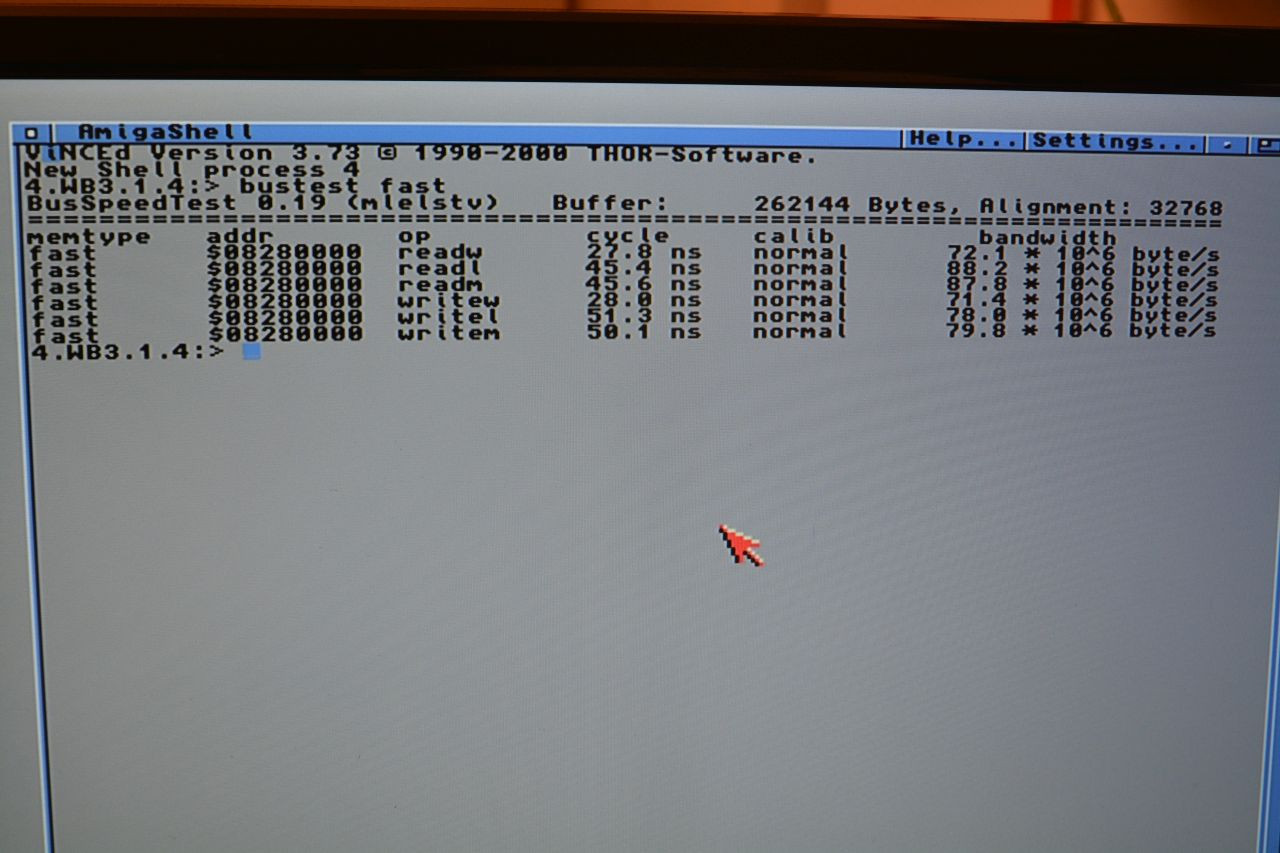

        Aktualni novinka - podarilo se dale navysit rychlost

        88MB/s read und 80 MB/sec write...

        Full speed Businterface (100MHZ)

        Klikni pro plné zobrazení obrázku  Jméno: 100MHz Bus-k.jpg Počet zobrazení: 0 Velikost: 176,6 KB ID: 143489

        Komentovat


          #5
          Matzemu dorazilo PCB revize 2

          Klikni pro plné zobrazení obrázku

Jméno: Rev2-k.jpg
Počet zobrazení: 467
Velikost: 348,5 KB
ID: 143847

          Komentovat


            #6
            CPU By to chtělo otočit kvůli chlazení na druhou stranu... ;-)
            Dum spiro spero!

            Doufám že Raulim co mi dluží PPC Blizzarda skončí s tím Blizzem zaraženým.... kdekoliv.

            Amiga 1200 x2, Amiga 600, PowerMacek G5 (MorphOS), Amiga 2000.

            Komentovat


            • k0x
              k0x komentoval
              Editace komentáře
              "Nežereš maso - nepoznáš vtip!"

            • Lasice
              Lasice komentoval
              Editace komentáře
              kox:

            #7
            Klikni pro plné zobrazení obrázku

Jméno: IMG_5574.JPG
Počet zobrazení: 295
Velikost: 149,6 KB
ID: 144925

            Klikni pro plné zobrazení obrázku

Jméno: IMG_5720.JPG
Počet zobrazení: 281
Velikost: 93,8 KB
ID: 144926

            Komentovat


              #8
              Je k tomu nějaký update?
              Amiga 4000D - CyberStorm MKIII 060@50 Mhz, Sonnet G3@400, 64 + 128 MB Fast, OS 3.9, Mediator, Voodoo3, SB128
              Amiga 1200T - Z4 Tower, Apollo 1260@50, 64 MB RAM, FastATA, Mediator, R9200, LAN, USB, TV

              Komentovat


                #9
                Škoda že moc lidí nemá rádo 040. TF nechce s 040 nic dělat a tohle také vypadá 060 only. Přitom 040 na 40 Mhz je super, jediný Jens to pochopil
                Amiga 4000D - CyberStorm MKIII 060@50 Mhz, Sonnet G3@400, 64 + 128 MB Fast, OS 3.9, Mediator, Voodoo3, SB128
                Amiga 1200T - Z4 Tower, Apollo 1260@50, 64 MB RAM, FastATA, Mediator, R9200, LAN, USB, TV

                Komentovat


                  #10
                  To je pravda, s fastramkou to frci, kam se hrabe 030.

                  Komentovat


                    #11
                    Autorem citovaného textu je Doda Přejít na původní příspěvek
                    To je pravda, s fastramkou to frci, kam se hrabe 030.
                    I ta 040/25 na 3640 s tou pomalou RAM na desce je rychlejší než Bliz 030/50
                    Amiga 4000D - CyberStorm MKIII 060@50 Mhz, Sonnet G3@400, 64 + 128 MB Fast, OS 3.9, Mediator, Voodoo3, SB128
                    Amiga 1200T - Z4 Tower, Apollo 1260@50, 64 MB RAM, FastATA, Mediator, R9200, LAN, USB, TV

                    Komentovat


                      #12
                      Autorem citovaného textu je TheMrKocour Přejít na původní příspěvek
                      Škoda že moc lidí nemá rádo 040. TF nechce s 040 nic dělat a tohle také vypadá 060 only. Přitom 040 na 40 Mhz je super, jediný Jens to pochopil
                      Jens chystá 040 turbíny?
                      A500, A500+, Amiga 600HD/ACA630, A600 V2-Apollo 68080, Amiga 1200/Blizz1230/50, CD32, A3000, A4000/060, Minimig, Powerbook G4 17" MorphOS, SAM460cr AmigaOS4 God is great!

                      Komentovat


                        #13
                        Autorem citovaného textu je TheMrKocour Přejít na původní příspěvek

                        I ta 040/25 na 3640 s tou pomalou RAM na desce je rychlejší než Bliz 030/50
                        Vazne? Kdysi jsem tuhle konfiguraci A4000 se zakladni 3640 mel, nez jsem postupne upgradoval a hrozne se to vleklo. Ale mozne to je.

                        Komentovat


                          #14
                          Autorem citovaného textu je Amigoun Přejít na původní příspěvek

                          Jens chystá 040 turbíny?
                          https://icomp.de/shop-icomp/en/33/it...1240-1260.html
